Beckman Quick-Seal管，即可快速密封的無蓋離心管、快封管。為區別于密封方式更簡便快捷的OptiSeal指封管，將Quick-Seal管習慣性稱為熱封管。

        熱封管具有諸多優點。

        首先，對各種超速離心轉頭兼容性好，可用于Beckman Optima XPN-100/XPN-90/XPN-80系列高端型號及Optima XE-100/XE-90基礎型立式超速離心機配套的所有SW系列水平吊籃轉頭、VTi垂直管轉頭、NVT近垂直管轉頭和大多數Type角轉頭。

        其次，經嚴格密封的Quick-Seal管，可耐受較高的離心力，還可用于生物安全風險樣品分離。

        此外，也是很重要的一點，熱封管容量規格齊全，價格相對低廉，因而成為超速離心中最常用離心管。

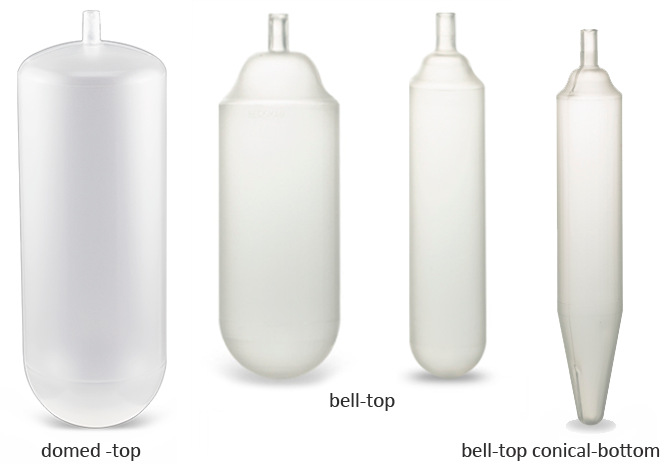

        熱封管有圓頂（dome-top）、鐘形（bell-top）和錐底鐘形（konical bell-top）三種外形，其共同點是管身粗大、管頸(Stem)短小、無管蓋，離心前須在管頸口加蓋帽密封。

        Cordless Tube Topper，即無繩式離心管加蓋器或管口熱封器。其本質是可充電的手動電熱器，通過加熱離心管的管頸（Tube Stem）使聚丙烯類聚合物樹脂發生融化、重新塑形而封閉管口。熱封器專門用于對各型貝克曼Quick-Seal超速離心管加帽密封處理。

一、熱封器組成及工作原理

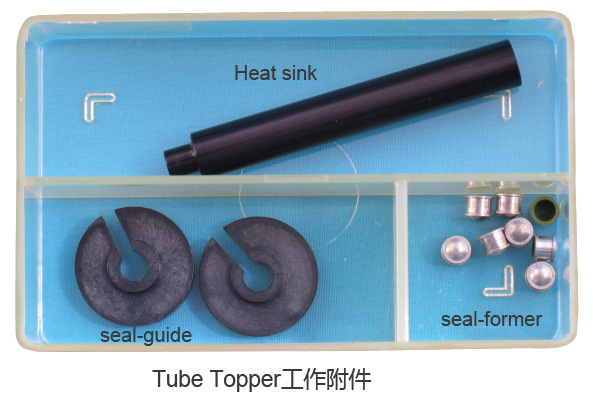

       Quick-Seal管熱封器工作流程需要6個基本組件。

1. 熱封器（Tube Topper）1個

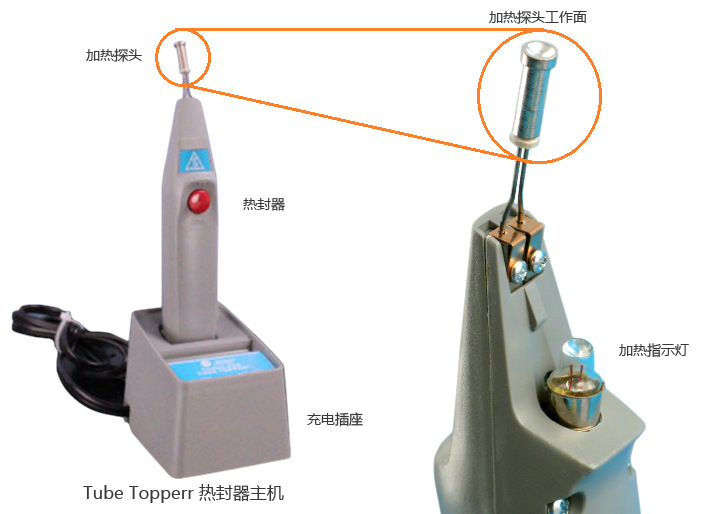

       熱封器采用電熱原理工作。手柄內置可充電電池，正面有圓形安全開關(circular safety switch)和啟動控制按鈕。頂端為球形凹陷或平頂?shù)膱A柱狀金屬導熱探頭 (Tip)。
        操作時，將圓形安全開關撥至“ON”位置，按下啟動按鈕，熱封器即接通電流開始工作，同時，手柄上的指示燈點亮。

       加熱完成后，松開控制按鈕、關閉安全開關，將熱封器按鈕朝前重新插回充電插座中充電（設備閑時也須將熱封器放在充電座中。如果熱封器長時間拔下充電器，電池就會因放電導致電量不足影響后續使用）。

2. 充電插座（charging stand）1個

       充電插座使用的是230VAC/50-60Hz歐盟/英國市場電源。首次使用時，熱封器充滿電大約需要8小時。

3. 加熱帽（Seal Former 348120）8個

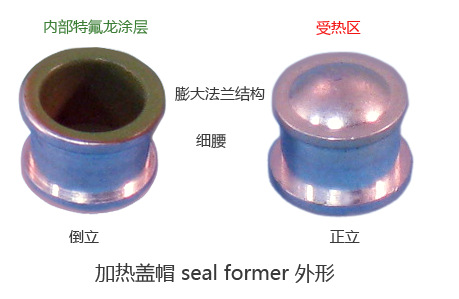

       Seal Former，即蓋帽模型或加熱帽。分為平頂(Flat-top)型和圓頂（domed-top）型兩種，以圓頂帽模較常用多。

       加熱帽為導熱性能極佳的合金材質，其頂部與加熱探頭的外形匹配。二者可密切接合，有利于快速均勻地導熱。

       熱帽模型中間細、上下兩端外凸，使得熱帽主體與熱封定位圈間保持一定距離，這樣減少定位圈的直接受熱面積和受熱程度，延緩其橡膠老化速度。同時，又能確保加熱帽尺寸大小與定位圈開孔直徑匹配，而被定位圈有效抱持。

       加熱帽內側有特氟龍涂層（家用廚房不粘鍋設計原理），這樣，可防止離心管頸部樹脂融化后與加熱帽粘連。便于加熱帽在完成一個管密封后，內部無需任何清理，即可投入下一個管的密封操作。

4. 熱封定位圈（Seal Guide 348643）2個

       Seal Guide，即熱封定位圈，為黑色隔熱橡膠材料制成，為C字型，正中有軸向開孔和徑向開口。其中央開孔大小與加熱帽外徑匹配，可將定位圈直接從加熱帽上方往下套在蓋帽外圍。定位圈的厚度比加熱帽的厚度大，這樣，加熱帽除了頂部的受熱區外露外，主體部分被定位圈包裹其中。

       當管頸部受熱軟化熔化時，熱封器、加熱帽和定位圈的位置沿著離心管頸豎直緩慢下降。其間，隔熱定位圈底部率先下沉并接觸到管肩，而將高溫蓋帽與離心管的肩部隔離開，防止肩部與加熱帽接觸受熱損壞。

       定位圈的徑向開口寬度小于中央圓孔直徑，其設置目的是使定位圈中央的開孔具有一定彈性張力，便于定位圈安裝時先略微張啟、后彈性復原，從而將加熱帽穩穩夾持。

       定位圈的上表面有環形凸起構造，與加熱帽上部形成環形深槽，確保熱封器加熱探頭插入后可精準對位并保持垂直狀態。

5. 散熱棒（Heat sink 348117）1個

       為一黑色導熱金屬圓柱，用于對加熱帽降溫冷卻。

       柱體兩端大小、外形不同：較大的一端端口平整，適用于平加熱帽冷卻散熱）；較小一端端口球狀內凹，適用于圓頂加熱帽冷卻降溫處理。

6. 取管夾 (Tubes removal tool361668) 1個

       在超速離心機熱封管蓋帽密封操作過程中，離心管夾用于及時移除溫度較高的加熱帽，加快跟密封管帽降溫，并避免操作中手指燙傷風險。

二、熱封器使用操作方法

2.1 常規標準操作流程

       適用條件：當密封較小的管子或重新密封泄漏的管子時

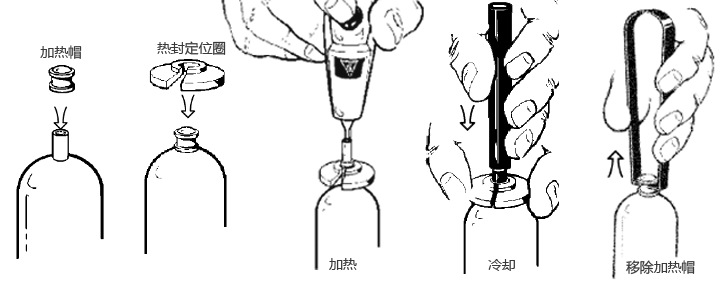

       2.1.1 將離心管豎直固定在管架上，將加熱帽套在離心管頸部；

       2.1.2 將熱封定位圈平整一面朝下，套在加熱帽上；

       2.1.3 將熱封器圓形安全開關轉到“I”位置。按下加熱按鈕“ON”并等待約9秒鐘，使加熱探頭升溫至工作溫度；

       2.1.4 將熱封器加熱探頭豎直插入到加熱帽、定位圈的環形插槽，并垂直向下略施壓力輕按探頭，使之與加熱帽緊密接觸，持續約10秒鐘；

       2.1.5 管頸部受熱熔化，熱封器、加熱帽和熱封定位圈整體的高度下降。當黑色定位圈的底部下沉并坐實在管肩部時，停止加熱，移走熱封器；

       2.1.6 將黑色金屬散熱棒（圓頂加熱帽對應散熱棒的小頭）對準加熱帽后輕輕按壓持續2 - 3 秒鐘冷卻加熱帽。向下略加壓力以防止高溫融化樹脂體積膨脹流動或帽內殘余少量空氣鼓包時頂起加熱帽（會造成密封失?。?/span>

       2.1.7 移走散熱棒和定位圈；

       2.1.8 及時用離心管夾移走加熱帽以備后續使用。

2.2 無密封定位圈直接熱封流程

       適用條件：操作特別熟練的實驗者及2 mL Quick-Seal Bell-Top (344625)這類管頸超長的鐘形離心管。

       操作步驟中，除去2.1.2，其余操作與標準流程相同。

       操作中，應在加熱帽高度降低到離心管肩上方約2mm處時停止加熱，以確保加熱帽不觸及管肩。

三、操作提示

       操作下壓用力過度、溫度過高、樹脂熔化過快，加熱帽下降過猛，容易造成高溫加熱帽坐底燙壞管肩。而熱封定位圈的使用可以有效將加熱帽與管肩隔離，故適用于大多數實驗者操作使用。

       在密封過程中，在加熱帽底部溢出熔化樹脂，屬正常情況。

       密封是否合格，除通過擠壓離心管檢查有無管內液體溢出外，還要檢查管帽是否能端正地裝配到管帽適配器。

       移走加熱帽后管頸變長或管帽略微傾斜，如能順利安裝管帽適配器，則無需返工。但密封帽傾斜、變形程度無法適應管帽適配器安裝時，則必須重新塑形密封一次。

四、熱封器使用注意事項

       熱封器不使用時，確保圓形安全開關轉到關閉“O”位置，并將熱封器放回充電插座中。

       關閉熱封器電源后，加熱探頭還需約5分鐘才能冷卻至安全溫度。

       工作時，請勿讓身體任何部位觸碰到熾熱的探頭，避免人身傷害風險。

參考文獻：

Instruction For Use Beckman Coulter Cordless Tube Topper（PN IN-181AN）
