Western Blot印跡成像系統
伯樂ChemiDoc MP Western熒光成像分析儀
ChemiDoc MP Western熒光成像分析儀配置高分辨的冷CCD成像圖像采集單元和多組熒光檢測通道，可用于Western印記膜的多色熒光、ECL化學發光圖像采集，還同時滿足常規核酸蛋白凝膠的觀察成像和分析。
設備名稱：印跡熒光化學發光成像儀 Western熒光成像分析儀 WB多功能成像分析系統儀
制 造 商：美國伯樂(Bio-Rad)公司 產 地：新加坡
品 牌：伯樂
型 號：ChemiDoc MP
技術問題見：［技術規格］ 商品報價見：［訂貨指南］
主要功能用途
伯樂ChemiDoc MP Western熒光成像分析儀支持包括多重?zé)晒饷庖哂≯E(Multiplex fluorescent western blot)、化學發光(Chemiluminescent western blot)和常規核酸凝膠（EB染色）、蛋白凝膠（馬斯亮藍染色、銀染、Stain-Free免染膠、蛋白熒光染料染色凝膠、比色colorimetric等）圖像的采集和分析。
性能特點
伯樂ChemiDoc MP Western熒光成像分析儀采用了高分辨率和高靈敏度的冷CCD成像模塊化，除配置常規核酸蛋白凝膠觀察成像所需的紫外透射光源和相應濾光片、化學發光檢測通道，還具有藍綠紅三色、遠紅外和近紅外5個熒光檢測通道，支持普通核酸蛋白凝膠、Western Blot印記膜等多種樣品的多色熒光、化學發光和可見光圖像采集分析檢測。
ChemiDoc MP具備了ChemiDoc Western印跡成像分析儀所有技術優勢，如超大尺寸觸摸屏控制和Image Lab軟件強大的成像自動控制功能、支持蛋白免染成像和總蛋白歸一化（Total Protein Normalization，TPN）技術應用。此外，作為功能Western Blot成像分析系統，ChemiDoc MP還具有以下特點：
1、互不干擾的熒光及化學發光多模式成像
ChemiDoc MP系統同時兼顧化學發光和熒光成像兩項功能。Image Lab Touch 軟件自動匹配光源和濾光片組合，自動根據熒光基團選擇激發光源和濾光片。通過多通道成像模式，可在同一張印記膜上完成可見光、化學發光和多色熒光的檢測。
系統支持多種熒光標記抗體檢測，可在一張印跡膜上同時檢測多達三種蛋白。特別適合常規基于凝膠電泳、化學發光方法難以有效分離和區分的蛋白翻譯后磷酸化修飾的蛋白檢測。借助于特異性的蛋白磷酸化抗體，高靈敏度StarBright 熒光標記染料，可將重疊的磷酸化及非磷酸化蛋白條帶有效區分和定量分析。
2、支持StarBright 熒光標記染料二抗檢測
StarBright 熒光標記染料是 Bio-Rad 為多重 Western Blot 檢測新開發的、高效率激發光和熒光發射聚合物。ChemiDoc MP完美支持高靈敏度的多重StarBright熒光標記二抗信號的檢測。
3、FDA CFR 21 part 11 合規管理功能
Image Lab Touch 軟件可以支持單用戶及多用戶進行多用戶創建和管理，密碼保護選項，高級管理員功能，符合FDA CFR 21 part 11 要求的高級數據分析及注釋
主要技術規格
伯ChemiDoc MP Western熒光成像分析儀是集凝膠成像、印跡ECL發光成像和多色熒光檢測多種功能模塊為一體的復雜成像系統。
適用的樣品類型 | |
WB轉印膜 | R/G/B/遠紅/近紅外多色熒光抗體標記印跡（fluorescent blot） 化學發光印記膜（chemiluminescent blots） 顯色比色印跡 |
蛋白凝膠 | 1-D染色凝膠：SYPRO Ruby、Flamingo、Coomassie和銀染法 2-D染色凝膠（亮考/銀染、Flamingo 熒光/Oriole 熒光、Pro-Q Diamond 磷酸化蛋白染色； Cy2+Cy3+Cy5多重標記 |
stain-free免染凝膠 | |
核酸凝膠 | 溴化乙錠EB SYBR Green I、SYBR Safe寶石紅、Fast Blast DNA、香豆素染色 |
檢測激發光源 | |
反射白光 | Epi-white（照明和不透明樣品觀察成像） |
透射紫外 | 光標配302nm（254nm和365nm選配） |
透射藍光 | 450-490 nm，XcitaBlue藍光轉換屏(Blue Sample Tray) ，選配 |
透射白光 | 白光樣品盤(White Sample Tray)，選配 |
熒光激發光源 | Epi-blue反射藍激發光：460–490 nm（標配） Epi-green反射綠激發光：520–545 nm（標配） Epi-red反射紅激發光：625–650 nm（標配） Epi-far red反射遠紅激發光：650–675 nm（標配） Epi-near IR反射近紅外激發光：755–777 nm（標配） |
光學信號檢測通道 | |
凝膠紫外檢測 | 590/110 nm 標準濾光片（for protein and DNA gel and blot imaging） |
印跡ECL檢測 | Chemiluminescence filter（無濾光片空白位） |
印跡熒光檢測 | 518–546 nm濾光片（for blue-excitable fluorophores and stains） 577–613 nm濾光片（for green-excitable fluorophores and stains） 675–725 nm濾光片（for red-excitable fluorophores and stains） 700–730 nm濾光片（for far red-excitable fluorophores and stains） 813–860 nm濾光片（for near IR-excitable fluorophores and stains） |
成像單元 | |
觸摸屏功能 | 多點觸控12.1"顯示屏 |
最大成像面積 | W21 x H16.8 cm |
檢測器類型 | 冷CCD(Peltier制溫度-25℃)，610萬像素 |
動態范圍 | >4 OD |
安裝運行條件
ChemiDoc MP Western熒光成像分析儀在室內使用
工作電源：100–250V AC, 10A, 50–60 Hz
工作環境溫度：10℃～28℃（推薦21℃）
相對濕度范圍：10–85% R.H. （無冷凝水）
主機外觀尺寸(寬×長×高)：51×61×53 cm
重量：35 kg
建議：外置獨立圖像分析系統操作電腦自備
組成配置
伯樂ChemiDoc MP Western熒光成像分析儀由主機、樣品托盤和PC端Image Lab Software圖像分析軟件組成。

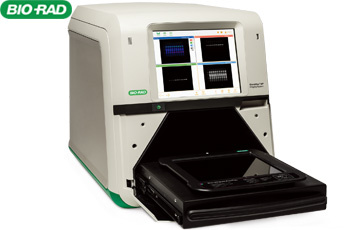

主機集成內置超冷CCD相機、紫外透射儀和多功能通用樣品托盤Blot/UV/Stain-Free Sample Tray ，集成12" 觸摸屏控制單元并預裝板載操作軟件Image Lab Touch Software。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
ChemiDoc MP多功能成像儀 | Bio-Rad | 12003154 | each | ChemiDoc MP Imaging System includes： internal computer with 12" touchscreen display CCD camera Blot/UV/Stain-Free Sample Tray Image Lab Desktop Software(PC). | 詢價 |

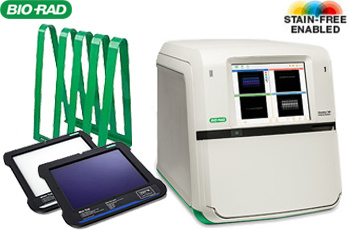

可選工作附件
伯樂ChemiDoc MP Western熒光成像分析儀可選工作附件有樣品托盤、凝膠擺放定位、切膠防護工具等。針對基因轉染應用，為減少紫外輻射對DNA樣品的損傷和保持較高的轉染效率，可選配藍光樣品盤激發Gelsafe等新型無毒熒光染料。
此外，針對特殊行業管理規范要求，還可提供IQ/OQ認證和CFR 21 Part 11合規軟件包。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
白色樣品托盤 | Bio-Rad | 12003026 | 1個 | White Sample Tray for ChemiDoc MP/ChemiDoc Imaging Systems Used with gels stained with copper/silver/zinc stains | 詢價 詢價 |
凝膠定位板 | Bio-Rad | 12003915 | 2個/套 | Gel Alignment Templates for ChemiDoc MP/ChemiDoc Imaging Systems | 詢價 |
藍色樣品托盤 | Bio-Rad | 12003027 | 1個 | Blue Sample Tray Used with gels stained with GelGreen or any SYBR stain | 詢價 詢價 |
紫外防護罩 | Bio-Rad | 12003914 | 1個 | UV Safety Shield for ChemiDoc MP/ChemiDoc Imaging Systems | 詢價 |
樣品托盤架 | Bio-Rad | 1708377 | 1個 | imaging tray holder holds 3 sample trays and 1 UV shield （trays and shield not included）. | 詢價 |
ChemiDoc熒光升級包 | Bio-Rad | 12003263 | Pkg of 1 | ChemiDoc to ChemiDoc MP Upgrade Kit includes blue/green/red/far red/near infrared illumination and emission filters | 詢價 |
Image Lab分析軟件 | Bio-Rad | 1709690 | each | Image Lab Software stand-alone version, PC or Mac for viewing images and 1-D analysis | 詢價 |
Image Lab 分析軟件安全版 | Bio-Rad | 1709691 | each | Image Lab Software, Security Edition FDA 21CFR Part 11 module for Image Lab Software 1 license | 詢價 詢價 |
ChemiDoc MP IQ/OQ服務包 | Bio-Rad | 12005137 | 1 kit | IQ/OQ Kit for ChemiDoc MP/ChemiDoc Systems for installation qualification/operational qualification | 詢價 詢價 |
基本耗材
ChemiDoc MP Western熒光成像分析儀運行基本耗材包括儀器可更換紫外燈組和Western Blot實驗所需常規耗材。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
302nm紫外燈組 | Bio-Rad | 1708097 | 6個/組 | Standard 302 nm UV Lamps for ChemiDoc and Gel Doc Imaging Systems | 詢價 |
訂貨指南
ChemiDoc MP Western熒光成像分析儀的選購應注意以下配置要點

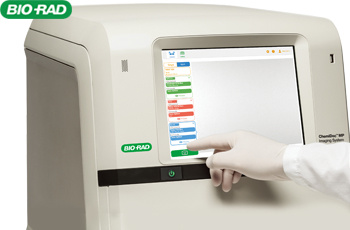

1）ChemiDoc MP通過觸摸屏和簡單的用戶界面與儀器進行交互操作圖像來采集控制和優化。板載Image Lab Touch 軟件可以用于采集和查看圖像、微調圖像外觀并打印輸出，但不支持圖像的分析處理。WB圖像采集結束后，需將圖像導出到獨立的外置計算機，并使用隨機提供的Image Lab 桌面軟件5.2版或更高版本來分析。
2）ChemiDoc MP Western印跡成像分析儀標準配置帶多功能樣品托盤（Blot/UV/Stain-Free Sample Tray），可以用于印跡膜、核酸EB凝膠、蛋白Stain-Free免染膠、蛋白熒光染料染色凝膠凝膠和不透明樣品的可見光圖像的采集和分析。
如需對馬斯亮藍染色/銀染/比色colorimetric蛋白凝膠觀察和成像，需增配白色樣品托盤（12003026），與多功能樣品盤組合使用（將紫外光轉換為混勻白光），承載蛋白凝膠進行操作。
對于轉基因操作和基因克隆實驗室，如使用Gelsafe等無毒安全型核酸染料標記樣品（并將目標核酸條帶切割回收），則需加配藍色樣品托盤（12003027），以有效激發這類染料。
3）如實驗有數據審計、IQ/OQ管理要求，基礎套裝之外額外訂購Image Lab 分析軟件安全版和ChemiDoc MP IQ/OQ服務包。
序號 | 品名 | 貨號 | 套裝配置描述 | 報價 |
1 | ChemiDoc MP Western熒光成像分析儀 基礎套餐 | 12003154-B | ChemiDoc Imaging Systems Includes： ChemiDoc MP Imager(12003154) Windows PC工作站（國內采購） | 詢價 |
2 | ChemiDoc MP Western熒光成像分析儀 蛋白標準套餐 | 12003154-P | ChemiDoc Imaging Systems Includes： ChemiDoc MP Imager(12003154) White Sample Tray（12003026） imaging tray holder（1708377） Windows PC工作站（國內采購） | 詢價 |

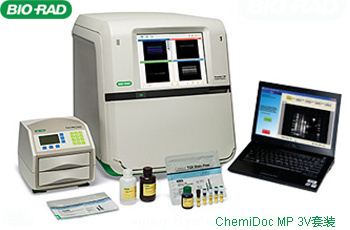

3 | ChemiDoc MP Western熒光成像分析儀 蛋白3V套餐 | 12003154-V | ChemiDoc Imaging 3V Systems Includes： ChemiDoc MP Imager(12003154) White Sample Tray（12003026） imaging tray holder（1708377） Trans-Blot Turbo(1704150-S) Windows PC工作站（國內采購） | 詢價 |
4 | ChemiDoc MP Western熒光成像分析儀 分生套餐 | 12003154-M | ChemiDoc Imaging Systems Includes： ChemiDoc MP Imager(12003154) White Sample Tray（12003026） Blue Sample Tray（12003027） imaging tray holder（1708377） Windows PC工作站（國內采購） | 詢價 |
-
