讓ImageJ在Western Blot圖像分析中綻放-5

      《為Western Blot條帶分析背景扣除牛轉乾坤的Rolling ball》提出，用ImageJ圖像分析軟件對Western Blot條帶定量分析中，背景扣除用的滾球半徑值設置的科學合理對分析結果產生重要影響。而半徑設置應根據被分析對象在圖像中的范圍尺寸進行。

       本文從Western Blot條帶圖像信號分布的固有特征出發，來探討基于條帶短軸方向像素強度分布范圍大小來確定Rolling ball半徑方法的理論依據和在WB條帶定量分析中應用可行性。

一、Westen Blot條帶圖像信號分布范圍決定著條帶強度分析結果

1.1 Western Blot實驗條帶的長軸長度較穩定
       Western Blot實驗操作繁瑣且環節眾多，極大影響著實驗結果的準確性和重復性。

       眾所周知，實驗條件（Buffer配方、工作溫度及pH值等）、試劑耗材品質和具體操作細節上的人為差異，以及蛋白分子自身水溶性、等電點、分子量、表達水平等屬性存在區別，造成不同實驗室間、不同實驗批次間WB條帶圖像存在很大區別。

       如條件許可，改進實驗硬件配置和自動化程度，積極優化操作流程，無疑有助于提高WB實驗結果的穩定和可靠性。譬如，如蛋白凝膠電泳用伯樂Mini-Protean Tetra蛋白垂直電泳槽，電泳梳統一為10孔10.mm或15孔1.0mm（可穩定電泳條帶形態長度和蛋白初始載量）,轉膜就來Mini-Trans Blot小型電轉印槽或用帶內置程序的Trans-Blot Turbo蛋白快速轉印儀（穩定轉膜條件和效果），抗原抗體免疫雜交按Merck Western Blotting檢測加速器SNAP i.d. 2.0等預置程序進行（穩定檢測條件和效果）,曝光成像統一為CCD分辨率910萬像素的英捷iBright CL系列化學發光凝膠成像分析系統或630萬像素的伯樂ChemiDoc Western ECL化學發光凝膠成像分析系統，采用優化的曝光設置（確保檢測靈敏度、圖像分辨率與條帶尺寸一致）等。

       Western Blot實驗采用相同實驗條件和流程，排除轉印等操作失誤因素后，同一批次實驗，10孔SDS-PAGE凝膠獲得的Blot，條帶長度差異不過1～4個像素。
       實測經驗表明，條帶分析選區的長軸適度延長1-3個像素，對ROI面積和IntDen值影響忒微。條帶長軸長度并非Western Blot條帶測試值的關鍵影響因素。

1.2 Western Blot實驗條帶的短軸方向分布具有條帶特異性

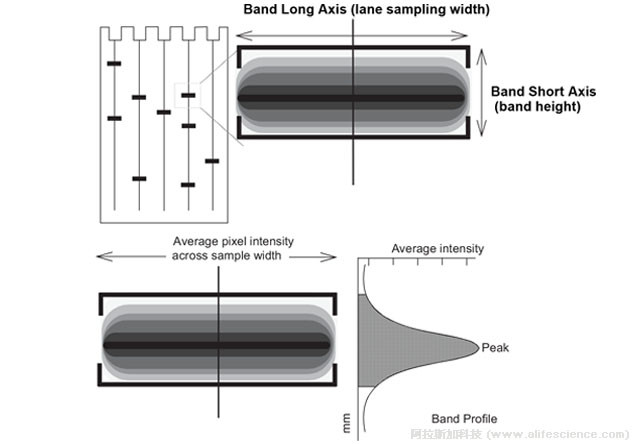

       通常情況下，Western Blot實驗圖像上，條帶亮度強度分布規律是從條帶長軸中心順著短軸一前、一后兩個方向擴散分布并漸次減弱，直至淹沒于條帶背景中。

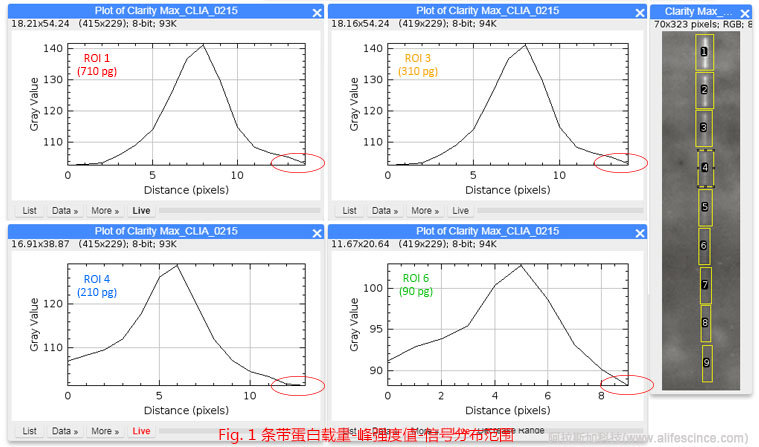

       經驗告訴我們，條帶寬度，會因蛋白表達豐度而存在顯著區別。一般說來，電泳蛋白初始載量大，對應條帶圖像不僅亮度高，條帶也寬。反之，圖像中弱信號條帶，往往伴隨條帶寬度的明顯縮窄。

       為Western Blot圖像條帶創建分析選區中可發現，各條在帶短軸方向強度信號分布范圍的哪怕僅1個像素列的差別，會使ROI選區的像素?cái)?shù)量（Area值）以數十的幅度猛增，而IntDen值則以千量級急劇放大。這就很好地解釋了，肉眼看似條帶差別不大，但統計結果差異懸殊的常見現象。
       可見，條帶短軸長度與ROI的Area值和IntDen值均存在顯著正向關聯。
       說明，是Westen Blot條帶短軸方向圖像強度信號分布范圍大小，左右著條帶統計分析結果。

       故應遵循電泳實驗客觀規律，抓準真正影響分析結果的牛鼻子。

       根據《為Western Blot條帶分析背景扣除牛轉乾坤的Rolling ball》的觀點，Western Blot圖像條帶分析選區的背景扣除算法中Rolling ball滾球半徑值，應當按照分析對象在圖像中的分布范圍大小來確定。

      顯然，條帶圖像強度信號在短軸方向的分布范圍，正是Rolling ball滾球半徑值設定的首選參考標準。

二、基于條帶短軸信號分布范圍建立條帶分析選區方法的實測驗證

       實測目的是嘗試解決以下三個問題：

       90°旋轉后，是否會影響圖像ROI的IntDen值？

       分別依照條帶短軸和長軸模式創建ROI，分析結果是否存在差異？

       按短軸模式建立的ROI背景扣除設置是否可以移植到傳統長軸分析模式中？

2.1 圖片來源

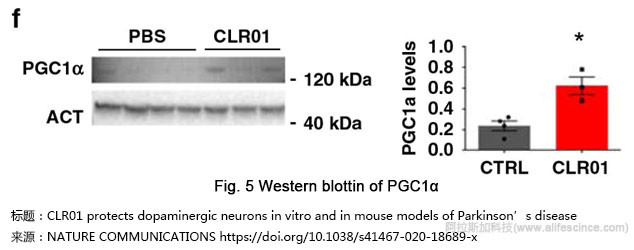

       2020年發表于NATURE COMMUNICATIONS的ARTICLE《CLR01 protects dopaminergic neurons in vitro and in mouse models of Parkinson’s disease》中PGC1α的Western blotting實驗圖像，保存為.bmp格式。

2.2 圖像處理準備

      1）通過反相處理，所得圖像為條帶長軸分析模式；

      2）反相后再進一步旋轉90°處理后用作條帶短軸分析模式；

      兩幅處理后生成的新圖分別保存為.tif格式備用。

2.3 圖像ROI創建

      按《如何用ImageJ在Western Blot條帶定量分析中創建分析選區》所述方法，依次實施條帶ROI邊界評估→創建ROI→保存ROI方案操作。

      本次在條帶長軸、短軸兩種分析模式下創建的兩個ROI設置和分析條件見表1。

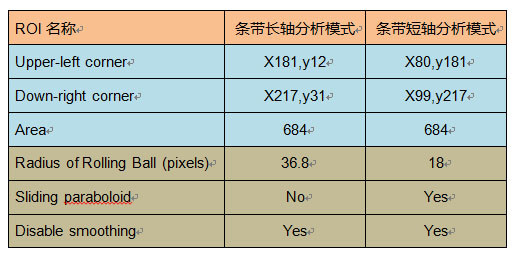

表1  條帶長軸、短軸分析模式建立的ROI情況

2.4 ImageJ的Plot Profile分析

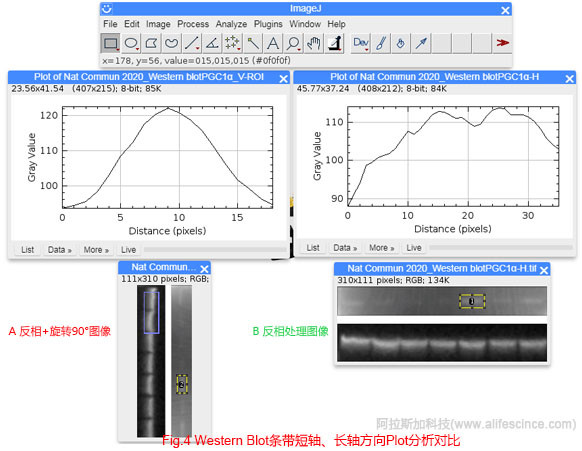

      依據條帶短軸和長軸分析模式建立的兩個ROI，實際是位置、大小完全的同一個選區。在同一個分析界面分別執行Measure→Plot profile，結果如fig. 4所示。

      Plot分析顯示，采用短軸模式ROI的條帶強度值分布呈現近似于高斯模型，灰度值范圍為93-122。而長軸模式ROI強度值為不規則峰形，灰度值范圍為88-114。

2.5 軟件分析結果

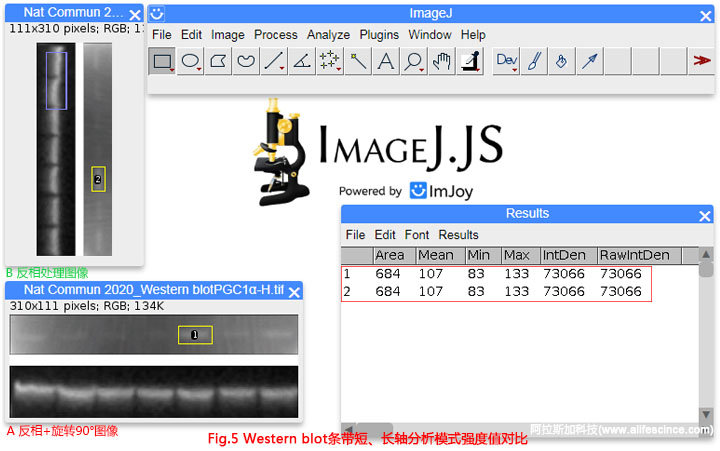

      兩個模式創建的ROI，分別執行Measure命令后，在同一個分析界面顯示的IntDen值完全一致。提示，用ImageJ將圖像旋轉90°處理，相同ROI，IntDen信號值未見顯著變化。

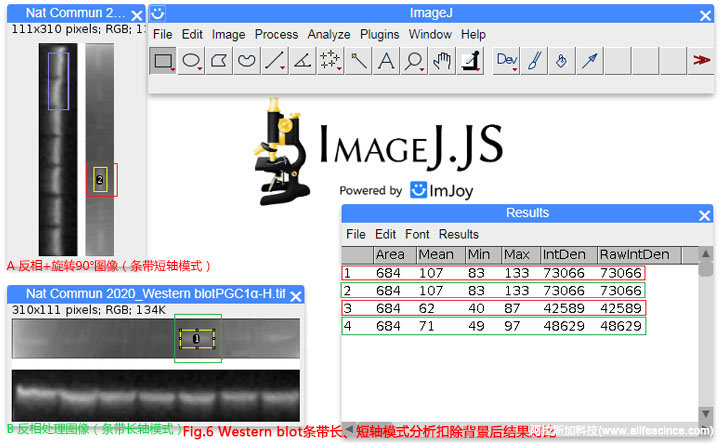

      將長軸與短軸兩種分析模式的ROI，分別扣除背景后，執行measure命令后，結果如fig. 6所示。

      結果表明，兩種模式的ROI，采用不同背景校正設置后，IntDen有效計算值相差極為懸殊。短軸模式ROI IntDen值為42589，長軸模式ROI IntDen值為48629.，前者僅后者的87.5%，差異顯著。

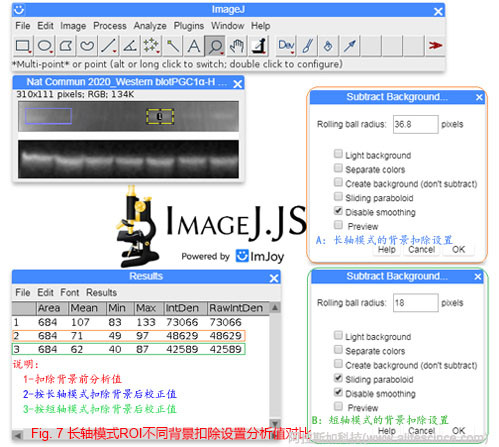

      對長軸模式ROI分別采用長軸模式、短軸模式、混合模式的背景扣除方法，進一步對長軸ROI分析，結果見fig. 7。

      結果顯示：

      1）長軸模式ROI，用長軸背景扣除法、短軸半徑+長軸背景設置、短軸背景扣除法校正背景后，IntDen計算值分別為48629、10127、42589；

      2）長軸ROI模式按照自身Plot分布形態設計的背景扣除設置方案，所得數據明顯大于短軸模式ROI測試值和在長軸ROI上用短軸ROI分析模式背景扣除方案的結果；

      3）長軸分析模式ROI，采用跟短軸分析模式完全一致的背景扣除設置，軟件計算結果完全等效于短軸分析模式所得結果。

2.6  驗證結論

       基于條帶短軸信號分布創建分析選區ROI、計算ROI匹配的背景扣除滾球半徑，運用于實例的檢驗測試說明：

       1）測試圖像經90°旋轉處理，未對ROI分析值產生明顯影響；

       2）分別依照條帶短軸和長軸模式創建的ROI分析數據差異明顯，無可比性；

       3）按照短軸模式設計的ROI背景扣除設置，可以移植到長軸模式ROI。

       結果表明，原始圖像旋轉90°后，在條帶短軸模式下摸索出背景扣除設置方案，可直接照搬用于常規長軸模式下創建的ROI分析。

三、討論

      無論是實驗技術網絡論壇，還是期刊論文，在對Western Blot實驗圖像中條帶背景扣除方法技術細節上，大家一直惜墨如金。究其原因可能有很多：

       1）或許是因?yàn)橛蠦io-Rad Quantity One或Image Lab Software，GE ImageQuant TL，AlphaView Software和UVP LS Software等專業凝膠圖像分析軟件的加持，軟件內置背景扣除功能破解了數據分析中這道難題且屢試不爽，背景對這部分實驗人員不算事；

       2）或許是Subtract Background這個環節太easy了，細節處理好壞，并不影響實驗組間數據的顯著差異，因而不屑一顧，故也就不足掛齒；

       3）背景扣除操作規則還缺少明文公約，操作過程主觀性極強，一言難盡。擔心過多討論沖淡主題，甚至引發對數據分析結論準確性的質疑。

       針對Western Blot圖像定量分析中背景校正環節滾球半徑的準確理解運用的困境，我們基于ImageJ軟件和反復實測基礎上，提出Rolling Ball半徑應基于具體條帶的強度信號沿短軸信號分布范圍的設計放法，借助于ImageJ的Plot profile分析模塊，以條帶強度值分布形態為基礎創建ROI，并據此確定Rolling Ball半徑。

      本文還進一步證實：基于短軸模式下創立的ROI條帶背景扣除方案，可直接應用于常規長軸模式下建立的ROI分析。前提是，兩種模式下建立的ROI位置、范圍和大小完全相同，以確保被分析的圖像像素完全一樣。此前《在Western Blot條帶定量分析中圖像灰度值的應用實測》公開的數據，全部基于條帶短軸分析模式產生。此驗證測試結果，是對已發表結論的有力支持、完善和補充。這樣的益處顯而易見，有效避免了因擔憂圖像旋轉處理造成的圖像信息損失并因此引發的爭議與質疑。

      創建ROI后如何計算Rolling ball的半徑值？請參考《Western Blot條帶分析中如何計算ImageJ的滾球半徑？》一文。

參考文獻：

   1. 在Western Blot條帶定量分析中圖像灰度值的應用實測(上、下)

   2. Quantity One Version 4.4 User Guide（4000126-14，RevA）
