細胞倒置顯微鏡

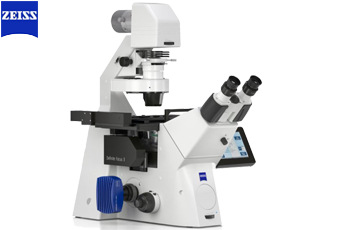

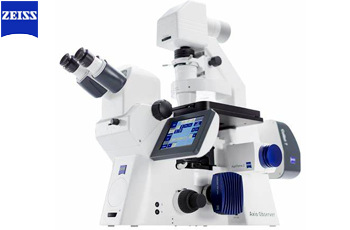

蔡司AI輔助Axio Observer 7研究級倒置熒光顯微鏡
蔡司Axio Observer 7電動研究倒置顯微鏡采用AI人工智能輔助技術，新型熒光照明和虛擬濾光片技術、SIM結構光照明光學切片技術成像控制和自動聚焦控制技術，適用于時間序列活細胞成像、類器官等厚樣品的高分辨率三維渲染熒光成像應用。
設備名稱：電動倒置熒光顯微鏡 SIM結構光照明顯微成像系統
制 造 商：德國蔡司公司(Carl Zeiss Microscopy GmbH) 產地：德國
品 牌：蔡司(Zeiss)
型 號：Axio Observer 7
應用配置方案見：【訂貨指南】
主要功能用途
蔡司Axio Observer 7研究倒置顯微鏡采用AI 樣品識別系統，新型熒光照明和虛擬濾光片技術、Apotome 3 結構光照明光學切片技術成像控制、Definite Focus 3自動聚焦控制，適用于多位置的低光毒性時間序列活細胞成像、類器官等厚樣品的高分辨率三維渲染熒光成像、大尺寸組織切片掃描成像應用。
性能特點
Axio Observer 7倒置顯微鏡成像平臺引入AI 樣品識別系統，采用新一代LED 照明光源和虛擬濾光片控制裝置、結構光照明光學切片技術、自動焦平面補償控制技術和高性能物鏡及高分率成像水介質物鏡使用，可自動化、快速完成研究級寬場、高分辨率、三維活細胞熒光圖像采集和分析。系統具有開放式架構，可增加活細胞培養單元，并可與第三方圖像分析軟件兼容。
1、自動樣品識別助力高效成像
全新蔡司人工智能樣品識別系統AI Sample Finder將樣品載具上的樣品放置、調焦和相關區域識別這一系列過程自動化，智能設置和聚焦策略向?qū)б龑?dǎo)完成實驗設置，將成像時間從幾分鐘縮短到僅僅數秒。低對比度的樣品，只需輕輕一點，就能快速獲得概覽圖像。
無論使用的是培養皿、玻片還是多孔板，智能程序都能自動識別樣品載體。樣品載體屬性會傳輸?shù)杰浖?，無需手動設置能夠自動可靠地識別樣品。深度學習算法也可以精準地檢測到不尋常的樣品區域。
AI Sample Finder自動實驗步驟包括：
1）樣品放置：將樣品放置在裝載位置，AI Sample Finder會自動將其移動到物鏡上。
2）自動調焦：自動進行，在幾秒鐘內就能拍攝出預覽圖，用于快速便捷的導航。即使是超低襯度樣品，復合暗場照明也可生成高襯度圖像。
3）識別樣品載具：智能程序都能自動識別樣品載具，載具特性自動傳輸?shù)杰浖?，無需手動設置。
4）直接觀察樣品：可以直接導航訪問所有樣品區域，開始您實驗觀察。
2、結構光照明顯微成像（Structure Illumination Microscopy, SIM）控制
Apotome 3 結構光照明光學切片技術創建樣品光學切片熒光圖像，高效消除非焦平面雜散光，提高軸向分辨率，創建清晰圖像和三維渲染圖像。能夠自動選擇不同幾何結構的柵格，讓各種物鏡達到極佳分辨率、高對比度。即使是厚樣品也能取高質量光學切片，進而對其進行三維渲染。
Apotome 3使用柵格生成具有強度差異的圖案，并可自動根據所用物鏡的放大倍率優化的柵格頻率。在獲取一個帶柵格的熒光圖像后，柵格將移至下一個位置采集下一幅圖。根據不同柵格位置獲得的多幅原始圖像，計算出具有較高對比度和分辨率的真實光學切片圖像，最終合并成全幅面高清熒光圖像。

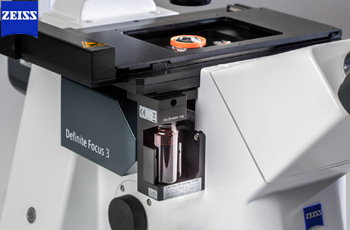

3、Definite Focus 3自動焦點漂移補償功能
Definite Focus 3模塊集成在Axio Observer 7 的物鏡轉盤中。配置集成的攝像頭監控樣品載體移位情況，自動調節物鏡對焦，對焦平面漂移實時補償。使樣本保持在焦點上，以獲得清晰圖像。使用ZEN 成像軟件，只需選擇一種聚焦策略并設置好實驗，所有調焦補償后臺自動進行，提供了更高的準確性和精準度，可用于多日、多位置的時間序列實驗。
4、多波長熒光成像光源和染料選擇的靈活性
LED是溫和活細胞成像的理想之選，可適用于DAPI、Alexa488、Rhodamin、Cy5、GFP、mCherry等多種染料。LED 激發光光譜帶寬窄，光源間交叉激發效應低，對比度和信噪比（SNR）高，細胞光毒性作用小。
Axio Observer的虛擬濾光片技術采用激發濾片轉輪、發射濾片輪的雙濾片轉輪設置，為熒光成像提供豐富的激發和發射組合。任何白光光源和快速激發濾片轉輪相結合，或使用獨特的多色Colibri LED 光源，可實現超高的全光譜靈活性、高激發強度和超快切換時間。
Xylis LED 光源在整個使用周期內獲得高重復性的光輸出，即開即用，無需預熱等待時間。
Colibri 5 和Colibri 7 快速LED照明系統，通過精準控制激發強度，LED 可以在微秒范圍內開啟和關閉，可通過縮短曝光時間并加快圖像采集速度。Colibri 光源可以容納各種波長和強度LED，激發波長范圍覆蓋從紫外到遠紅外的整個光譜范圍。Colibri 7 提供7個單獨可調的激發波長。Colibri 5可以使用多達4個不同的LED熒光激發通道。Colibri 完全集成到ZEN 成像軟件中，為您提供超快的切換時間。
5、高性能Autocorr 物鏡和鏡頭自動加水維持
借助高數值孔徑物鏡Autocorr 物鏡，您只需在ZEN 成像軟件中使用滑塊，對顯微鏡光學元件調整，獲得細胞內部亞細胞器高清晰對比圖像。
高分辨率成像中樣品與物鏡之間需要有介質。在自動的多位置數據采集中，由于樣品會移動到不同位置，一次加液操作難以滿足觀察要求。而活體樣品實驗觀察中，介質水會蒸發。手動加水可能會造成數據點丟失，甚至因用戶操作失誤導致顯微鏡損壞。進行多位置、長時間活體樣品圖像采集時，需使用自動加水操作。
Axio Observer 7系統帶有Autoimmersion自動加水模塊，是維持水鏡介質的自動化、易用的解決方案。
自動加水模塊使用壓電馬達，將液體介質從一個小儲水罐泵到物鏡轉盤上的噴嘴。只需按下按鈕，合適量的液體介質就會噴到正在使用的水鏡鏡頭上。Axio Observer 倒置顯微鏡的自動浸沒功能能夠自動地建立和維持液體介質。在高要求長時延時實驗中獲得更好地對比度和分辨率。顯微鏡可以進行無人值守的自動數據采集，包括擴展的活細胞成像實驗和/或多位置數據采集。通過設計在非工作時間內（如通宵或周末）采集數據的實驗，可將通量提高2.5 倍。
6、比較寬場、光學切片和去卷積
通過運用結構光照明、去卷積算法進一步提升圖像品質。在保留所有原始數據的同時，可以在寬場、光學切片與去卷積圖像之間切換，可以更好地識別細胞內部組成結構。
7、Axio Observer 7豐富擴展配置接口
從寬場透射光到Apotome 3 的便捷3D 光切成像、Elyra 7和Airyscan 2 的超高分辨率成像，Axio Observer為這些技術提供了豐富接口。
結合細胞培養裝置，提供活細胞研究的完美平臺，可以精確獲取活細胞的信息。
Axio Observer 7可根據實驗需求選擇不同的電動以及自動化程度，讓操作更輕松。
Axio Observer 7 ZEN成像軟件接口方便將ImageJ、Fiji、MATLAB、KNIME 或Python等外部圖像分析應用集成到工作流程中。允許諸如ImageJ 等其它程序分析ZEN 成像軟件采集到的數據。然后，再將結果傳輸回ZEN 軟件以完成后續分析和圖像顯示。
主要技術規格
顯微鏡主機 | 電動 | 標配 |
編碼 | 電腦可讀 | 標配 |
顯示屏 | TFT顯示屏 | 標配 |
數據交換接口 | CAN、USB、RS232、TCP/IP 外置UNIBLITZ快門接口、快門觸發接口 | 標配 |
光強管理器 | 標配 | |
觀察方式管理器 | 標配 | |
循環操作鍵單元 | 右 | 標配 |
左 | 標配 | |
Z軸調焦裝置 | 電動，步進電機驅動（z軸步進10nm） | 標配 |
自動組件識別 | 物鏡轉盤(Automatic Component Recognition, ACR) | 選配 |
濾片轉盤ACR | 選配 | |
電源裝置 | 外部 | 標配 |
Z軸驅動操作 | 右 | 選配 |
左 | 選配 | |
Z軸驅動 | 電動，14mm擴展行程范圍 | 選配 |
物鏡轉盤 | 6位HDIC電動 | 選配 |
6位HDIC電動ACR | 選配 | |
Definite Focus 3 | 包括6位物鏡轉盤HDIC電動ACR | 選配 |
Autocorr物鏡 | 選配 | |
透射光觀察方式 | PlasDIC | 選配 |
鏡筒 | 1位固定式鏡筒 | 選配 |
筒鏡側光路（僅VIS） | 選配 | |
中間變倍轉盤 | 3位中間變倍轉盤式，電動 | 選配 |
側面光學端口類型 | 3位電動左/右 | 標配 |
60N左側光口 | 3個切換位置 （100%vis:0%左/0%vis:100%左/50%vis:50%左） | 選配 |
60N右側光口 | 3個切換位置 （100%vis:0%右/0%vis:100%右/50%vis:50%右） | 選配 |
60N左/右側光口 | 3個切換位置 （100%vis:0%左右/0%vis:100%左/20%vis:80%右） | 選配 |
60N右/左100側光口 | 3個切換位置 （100%vis:0%左右/0%vis:100%左/0%vis:100%右） | 選配 |
60N左80/右100側光口 | 3個切換位置 （100%vis:0%左右/20%vis:80%左/0%vis:100%右） | 選配 |
光路切換（VIS/前端口/底端口） | 電動 | 選配 |
底端口/前端口 | 選配 | |
電動掃描臺 | 電動掃描臺130×85mm；CAN | 選配 |
電動掃描臺130×100mm；STEP | 選配 | |
壓電式（PIEZO）掃描臺130×100mm | 選配 | |
電動掃描臺XYDC110×90mm，Z-PIEZO/Rot.En. | 選配 | |
載物臺附件 Z-PIEZO | 選配 | |
透射光照明支架 | 無LCD顯示器 | 選配 |
透射光照明 | microLED2, VIS-LED, HAL100 | 選配 |
聚光鏡 | LD0.35/LD0.55，手動 | 選配 |
LD0.55，電動 | 選配 | |
LD聚光鏡0.55，電動；AI樣品識別系統 | 選配 | |
透射光快門 | 內部 | 選配 |
外部，高速（帶內部控制器） | 選配 | |
反射光照明 | 手動 | 選配 |
電動 | 選配 | |
反射光照明滑塊 | 手動 | 選配 |
電動 | 選配 | |
反射光快門 | 快門FL，內置 | 選配 |
高速，外部（帶內部控制器） | 選配 | |
照明系統 | HBO100, HXP120V; Colibri5和7, XylisLED（白光LED） | 選配 |
濾片轉盤 | 6位帶編碼 | 選配 |
6位電動 | 選配 | |
6位電動ACR | 選配 | |
快速濾片轉輪 | 用于分光和發射的電動雙濾片轉輪；CAN | 選配 |
8位激發濾片轉輪，電動，適配濾片d=25mm；CAN | 選配 | |
電動轉換鏡 | 電動；CAN | 選配 |
激光安全裝置可升級 | 選配 | |
Apotome 3 | 選配 |
安裝運行條件
Axio Observer 7研究倒置顯微鏡適用于海拔2000米以內的室內環境中使用。
工作環境溫度：+5℃ - +40℃。
工作環境濕度：35℃室溫相對濕度≤75% R.H.（無冷凝）。
工作外部電源：AC 100-240V AC, 50/60Hz。
專用Z6工作站電腦工作站：配有128 GB內存和nVidia Quadro RTX4000 16 GB顯卡。
組成配置
Axio Observer 7研究倒置顯微鏡由顯微鏡主機基座和可選附件組成?；ǔ?孔手動物鏡轉盤（和或6孔熒光濾鏡轉盤）、透射光照明柱。物鏡、目鏡鏡筒及載物臺、聚光鏡及各種觀察模式配套光學元件、熒光照明光源、攝像頭均為基礎功能附件。
作為高端活細胞熒光成像應用平臺，Axio Observer 7還可搭配以下高級工作部件：
帶高速快門的熒光8 位激發光濾片轉輪，用于分光和發射熒光電動雙濾片轉輪，及快速多色LED 照明系統Colibri 5 和7，完成多色熒光快速同步采集。
Apotome 3光學切片架構光照明控制單元，進行高分辨率細胞結構細節和組織細胞3D渲染成像。
活細胞培養裝置（可加熱的樣品夾、加熱板、二氧化碳及氧氣控制器）、Definite Focus 3聚焦補償模塊和帶自動加水模塊物鏡組合、可用于長達數小時甚至數日的活細胞連續動力學觀測。
搭載可調式雙相機適配器Duolink和雙顯微鏡相機，可進行復雜應用模式成像。
安裝有ZEN圖像采集和分析軟件的專用電腦工作站，用于Axio Observer 7顯微鏡圖像采集控制和圖像處理，常用圖像采集控制功能有拼圖和多點（Tiles & Positions）、實驗設計器（ExperimentDesigner）、生理學（ 動力學）、去卷積（Deconvolution）和3DxlViewer。
基本耗材
（略）
訂貨指南
Axio Observer 7倒置顯微鏡支持病理切片明場觀察和培養組織細胞樣品的相差、DIC和多色熒光觀察方法，多種方法可以有機組合使用，滿足常規細胞實驗電動操作觀察和圖像采集應用需求。
作為高端研究倒置熒光成像平臺，Axio Observer 7可以搭載活細胞培養裝置（可加熱的樣品夾、加熱板、二氧化碳及氧氣控制器）、Autoimmersion物鏡自動加水模塊、Definite Focus 3聚焦補償模塊，專門用于長時間、活細胞延時觀察和成像控制。
Apotome 3為結構照明系統，通過光柵對入激發光源實現精確控制，采集細胞光切片并最終合成高分辨率熒光圖像。特別適合厚組織樣品、細胞內部結構、類器官樣品的三維渲染成像。
采用可調式雙相機適配器Duolink，可同時配置Axiocam 顯微鏡相機和各種高端第三方相機，完成多種模式圖像的采集和多色熒光圖像同步化采集，滿足FRET、Fluo-2鈣離子成像等應用分析。
蔡司提供了Axio Observer 7 ACR、Axio Observer 7兩個適用于TL、BF、PH、DIC、FL觀察的基礎配置方案?？蓳?jù)此根據特殊應用要求搭建更高端的應用方案。
品名 | 貨號 | 套裝配置描述 | 報價 |
Axio Observer 7 ACR PH/DIC/Fl應用套裝 | 491917-0002-000 | Axio Observer 7 ACR for TL BF LED, PH, DIC, FL with Colibri 7 equipped with ACR function Scanning Stage STEP and Docking station Consisting of: Axio Observer 7 inverted Microscope stands Z-drive operation, flat; right 3-position Optovar turret mot. Sideport 60N L/R 100, 3 switching positions Path deflection to the tube Aqua Stop II Stand accessories: 6-position objective nosepiece, H DIC M27 mot. ACR 6-position reflector turret mot. ACR for P&C modules Protection filter for reflector turret Docking station for TFT-Display Transmitted-light illumination: Carrier transmitted-light illumination with Shutter Reflected-light illumination： Reflected-light illuminator FL mot. Antiglare screen for Axio Observer/Axiovert 200 Iris stop slider mot. for incident-light equipment Reflector module FL EC ACR P&C Lamps and Lamp housings: Solid-State Light Source Colibri 7, Type R[G/Y]B-UV Illuminator microLED 3 Lamp power supply cable: 4-position CAN hub for microscope stands with CAN interface Polarization: DIC slider EC PN 10x/0.30 I, 20x/0.50 II, PA 20x/0.80 II DIC slider PA 63x/1.40 III DIC slider EC PN 40x/0.75 II, EC PN 100x/1.30 III Analyzer module DIC ACR P&C for transmitted light Stages and accessories: Scanning Stage 130x100mm STEP (D) Universal mounting frame K Tubes and accessories Binocular tube 45°/23 Optovar 1.6x Filters: Conversion filter 5700-3200 K, d=32 mm Phosphorescence block filter for LED TL illumination Filter set 90 HE LED (E) Filter set 92 HE LED (E) Eyepiece accessories： Eyepiece PL 10x/23 Br. foc. Auxiliary microscope, d=30 Eyepiece eyecup Transmitted-light objectives: Objective EC Plan-Neofluar 40x/0.75 M27 Objective EC Plan-Neofluar 10x/0.3 Ph1 M27 Objective EC Plan-Neofluar 5x/0.16 Ph1 M27 Objective Plan-Apochromat 20x/0.8 M27 Objective Plan-Apochromat 63x/1.4 Oil DIC M27 Accessories for objectives: Objective ring ACR for objective sleeve cylindrical short Objective ring ACR for objective sleeve conical short Objective ring ACR for objective sleeve cylindrical long Condensers: LD condenser 0.55, Ph1, Ph2, Ph3, DIC, DIC; 6 positions, mot. Condenser module DIC II/0.55 with polarizer Condenser module DIC III/0.55 with polarizer Control devices: Stage Controller XY STEP SMC 2009 Joystick XY; CAN (D) Extension cable for stage control 1.6 m (D) Packing and dust protection cover for Axio Observer | 詢價 |
Axio Observer 7 PH/DIC/Fl應用套裝 | 491917-0001-000 | Axio Observer 7 for TL/BF LED, PH/DIC/Fl with HXP 120V Scanning Stage CAN and Docking station Consisting of： Z-drive operation, flat; right Axio Observer 7 inverted Microscope stands 3-position Optovar turret mot. Sideport 60N L, 3 switching positions Path deflection to the tube Anti vibration set Axio Observer (D) Stand accessories: 6-position objective nosepiece, H DIC M27 mot. FL attenuator, discrete 6-position reflector turret mot. for P&C modules Docking station for TFT-Display Protection filter for reflector turret Transmitted-light illumination: Carrier transmitted-light illumination with Shutter Reflected-light illumination: Reflected-light illuminator FL Shutter FL, internal for stands Axio Observer 3/5/7 Antiglare screen for Axio Observer/Axiovert 200 Iris stop slider for incident-light equipment Reflector module FL EC P&C Lamps and Lamp housings: Illuminator microLED 3 Illumination adapter for light guide (D) Illuminator HXP 120 V (D) Lamp power supply cable: 4-position CAN hub for microscope stands, CAN interface Polarization: DIC slider EC PN 10x/0.30 I, 20x/0.50 II, PA 20x/0.80 II DIC slider EC PN 63x1.25 III, CA 63x/1.2 W III DIC slider EC PN 40x/0.75 II, EC PN 100x/1.30 III Analyzer module DIC ACR P&C for transmitted light Stages and accessories: Scanning Stage 130x85mm mot P; CAN (D) Universal mounting frame K Electronic Coaxial Drive; CAN (D) Tubes and accessories: Binocular tube 45°/23 Optovar 1.6x Filters: Conversion filter 5700-3200 K, d=32 mm Phosphorescence block filter for LED TL illumination Filter set 38 HE eGFP shift free (E) Filter set 43 HE Cy 3 shift free (E) Filter set 50 Cy 5 shift free (E) Filter Set 96 HE BFP shift free (E) Eyepiece accessories: Eyepiece PL 10x/23 Br. foc. Auxiliary microscope, d=30 Eyepiece eyecup Transmitted-light objectives: Objective EC Plan-Neofluar 63x/1.25 Oil M27 Objective EC Plan-Neofluar 40x/0.75 M27 Objective EC Plan-Neofluar 10x/0.3 Ph1 M27 Objective EC Plan-Neofluar 5x/0.16 Ph1 M27 Objective Plan-Apochromat 20x/0.8 M27 Condensers: LD condenser 0.55 Ph1/Ph2/Ph3/DIC; 6 positions, mot. Condenser module DIC II/0.55 with polarizer Condenser module DIC III/0.55 with polarizer Control devices: Extension cable for stage control 1.6 m (D) Packing and dust protection cover for Axio Observer | 詢價 |
-
