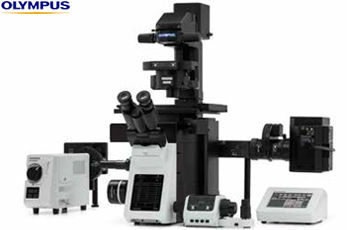

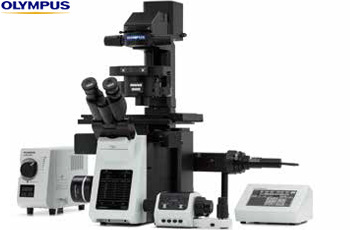

Olympus IXplore Pro研究級倒置熒光顯微鏡(IX83)
Olympus IXplore Pro倒置熒光顯微鏡基于IX83電動控制平臺搭建，所有工作部件全自動聯動。集成Z軸漂移補償功能的IX3-ZDC2模塊、IX3-SSU超聲電動掃描臺，適用于大視野成像、三維熒光圖像和對活細胞快速動力學過程成像記錄。
設備名稱：倒置熒光顯微鏡 Inverted Fluorescence Microscope
制 造 商：日本儀景通株式會社（evident scientific） 產地：日本
品 牌：奧林利巴斯(Olympus)
型 號：IXplore Pro
配置方案見：【訂貨指南】
主要功能用途
Olympus IXplore Pro倒置熒光顯微鏡，采用全電動自動控制，確保觀察過程中所有工作部件高速、全自動聯動。集成Z軸漂移補償功能的IX3-ZDC2模塊，使細胞在長時間延時成像（time-lapse imaging）過程中保持連續聚焦。搭配使用IX3-SSU超聲電動掃描臺，在活細胞研究過程中，實現多位點圖像的觀察記錄。cellSens軟件的一鍵自動聚焦模式可以對較深的標本設置多個聚焦位置，從而獲取多位點的Z序列圖像。適用于大視野成像、三維熒光圖像和對活細胞快速動力學過程成像記錄。
性能特點
IXplore Pro電動倒置熒光顯微鏡，從光學組件切換、孔徑光闌調節和曝光設定、根據放大倍數的照明亮度調整等操作全部電動控制。搭載超聲載物臺和Z軸漂移補償系統，可實現活細胞標本快速動力學過程成像以及細胞長時間多位點觀察記錄實驗。雙層熒光激發光路架構設計，適應大視野成像，三維熒光圖像，長時間活細胞序列成像和到其它前沿熒光標記顯微成像。
1、長時間成像過程中的連續聚焦
IXplore Pro倒置熒光顯微鏡采用實時Z軸漂移補償系統(Z-drift compensation system, ZDC)，使用近紅外光監測焦平面，實現實時鎖焦功能。即使在高倍觀察，ZDC一鍵式聚焦模式，實現在細胞長時間延時成像實驗中保持連續的聚焦。
高精度超聲載物臺 (IX3-SSU)熱漂移很低，定位精度高，在高倍率下獲取多點圖像采集具有極佳的重復性和可靠性。使用細胞培養板適配器，可獲取快速且可重復性高96孔板圖像。
IXplore Pro將IX3-ZDC2的實時Z軸漂移補償系統與(IX3-SSU超聲載物臺組合使用，確保觀察過程中X軸、Y軸和Z軸保證位置的不會發生移位，可以獲得可靠的多位點延時成像。特別適合對96孔板進行快速成像（96孔細胞培養板中每個孔對一個位點成像曝光時間30ms，完成96孔板圖像獲取需時約2分鐘）。
IX3-ZDC2一鍵自動聚焦模式可以對較深的標本設置多個的聚焦位置，從而獲取多位點的有效的Z序列圖像。
此外，IX3-ZDC2支持塑料底容器和干鏡。
2、操作簡便
IXplore pro倒置熒光顯微鏡配備直觀的顯微鏡3觸摸屏控制器,U-MCZ和XY控制器組合，即使在暗室環境中也可熟練操作。電動聚光鏡光學元件控制、電動光閘、電動物鏡轉盤、電動8位熒光濾鏡轉盤等電動組件，實現操作過程中高速、自動聯動，簡化了圖像采集控制。
3、雙層熒光照明光路架構
IXplore pro的雙層光路架構系統（Two-deck System），可同時配置多個熒光光源，與電動U-裝置配套使用，可用于快速熒光成像和其他條件嚴格應用。
外置電動快速濾色片轉輪和光閘U-CBF可在60ms內完成可實現熒光通道間切換，26ms內可實現打開和關閉光閘，使得Fluo2鈣離子成像分析、FRET、光轉化等復雜多模式成像應用成為可能。
4、高質量熒光圖像采集
熒光照明器裝置 (IX3-RFALFE) 的復眼透鏡，可以提供視場分布均勻照明光，便于使用大型傳感器的SCMOS相機采集大范圍視野圖像。
IXplore pro倒置熒光顯微鏡的所有熒光激發鏡組都配備有經過專門開發的涂層處理濾色片，優異性能和高透光率實現對熒光信號的高效檢測。
多幀實時降噪(multiframe live noise reduction, FNR)功能可以在弱熒光信號情況下實時捕獲清晰熒光圖像。
5、高性能物鏡
復消色差相襯物鏡 (UPLSAPO100XOPH、PLAPON60XOPH)可同時進行高分辨率、高反差對比相襯觀察和熒光觀察，使得切換觀察方法時，無需更換物鏡類型。
LUCPLFLN系列物鏡，特別是UCPLFLN20XPH物鏡（NA 0.7），非常適合使用塑料培養皿進行觀察。能夠?qū)毎鲋尺^程進行高分辨率觀察，并提供更好對比度。
UPLSAPO30XS、UPLSAPO40XS和UPLSAPO60XS三種高數值孔徑硅油油浸物鏡，硅油折射率 (折射率ne≈1.40，接近生物組織的折射率1.38) ，可以對生物組織內部進行高分辨率、長時程觀察。
6、功能強大cellSens成像軟件
cellSens成像軟件具有高度的兼容性，控制超聲掃描臺和Z軸漂移補償系統。
Olympus cellSens軟件獨特的圖形化實驗管理系統 (GEM)GEM允許用戶屏幕上“繪制”實驗計劃，即可實現對顯微鏡電動部件的控制，提高了整個實驗設計的靈活性，輕松采集成多熒光通道同時成像、快速Z軸序列成像和延時采集的任何組合實驗。
cellSens Entry軟件包，用于簡單的圖像采集，Standard軟件包提供了簡單的對成像文件操作功能，Dimension 軟件包則可以實現從圖像采集到分析的整個工作流程的控制。
主要技術規格
顯微鏡機架 | 光學系統 | UIS2光學系統 |
物鏡轉盤 | 電動六孔物鏡轉盤（可安裝DIC模塊） | |
聚焦 | 行程10.5mm，步進0.01μm，轉盤移動速度3 mm/s | |
光路選擇（左側光口：目鏡光口） | 電動 0：100%/50%：50%/100%：0 | |
透射光照明器 | 照明柱 | 30°可傾斜結構 |
視場光闌 | 可調 | |
濾色片盒 | 4個濾色片容量 | |
透射光源 | 12V 100 W鹵素燈（預對中）；LED光源 | |
觀察鏡筒 | 視野數 | F22寬視野 傾斜雙目鏡筒/寬視野雙目鏡筒/寬視野三目鏡筒可選 |
載物臺 | 超聲掃描載物臺IX3-SSU | 移動行程：X114mm × Y75mm，最大移動速度20mm/s |
右手柄機械式載物臺IX3-SVR | 移動行程：X114mm × Y75mm，載物臺位置鎖定功能 | |
右手柄載物臺GX-SVR | 移動行程：X50mm × Y50mm | |
右軟性手柄載物臺GX-SFR | — | |
滑動載物臺IX2-GS | 可旋轉360度的上端圓形載物臺，可移動20mm（X/Y） | |
平板式載物臺IX2-SP | 移動行程：X232mm × Y240mm，可更換載物臺中心板（?110 mm） | |
聚光鏡 | 電動長距聚光鏡IX3-LWUCDA | ?WD 27mm/NA 0.55，7孔位電動聚光鏡轉盤（3孔?30mm，4 孔?38mm） 電動孔徑光闌和電動起偏鏡 |
中長距聚光鏡IX2-MLWCD | NA 0.5/W.D.45mm，4孔位聚光鏡轉盤（?50mm，浮雕相襯光學元件） | |
長距萬能聚光鏡U-UCD8-2 | NA 0.55/W.D.27mm，5孔位聚光鏡轉盤（3孔?30 mm，2孔?38 mm） | |
中長距浮雕相襯聚光鏡IX2-MLWCD | NA 0.5/W.D.45mm，4孔位聚光鏡轉盤（?50mm，浮雕相襯光學元件） | |
超長距聚光鏡IX-ULWCD | NA 0.3.W.D.73mm，4孔位聚光鏡轉盤（?29 mm） | |
熒光照明器 | 直形照明器IX3-RFA | 帶視場光闌（field iris diaphragm，F(xiàn)S） |
L形帶復眼透鏡照明器IX3-RFALFE | L形，帶可更換FS部件 | |
L形照明器IX3-RFAL | L形，帶可更換FS和AS部件 | |
熒光鏡組轉盤 | 電動熒光鏡組轉盤 | 8孔位電動轉盤，內置光閘 |
?編碼熒光鏡組轉盤 | — | |
熒光光源 | 130W汞燈光纖照明U-HGLGPS | |
100W汞燈復消色差燈箱U-LH100HGAPO | ||
100W汞燈燈箱U-LH100HG | ||
75W氙燈箱U-LH75XEAPO | ||
聚焦補償器 | Z軸漂移補償系統 | |
濾色片轉輪/光閘 | 電動快速濾色片轉輪 | 切換速度60ms，低振動模式100ms |
發射端電動快速濾色片轉輪 | 切換速度60ms，低振動模式100ms，包括C型接口適配器和卡口適配器 | |
電動快速光閘 | 切換速度26.2ms | |
電動減光片轉輪 | 減光片切換時間300ms | |
重量 | 54kg (IX83P2F雙層標準配置) | |
安裝運行條件
Olympus IXplore Pro倒置熒光顯微鏡適用于海拔2000米以內的室內環境中使用
工作環境溫度：+5℃ - +40℃
工作環境濕度：最高80％（不高于31℃），無冷凝
工作外部電源：AC 100-240V AC, 50/60Hz
組成配置

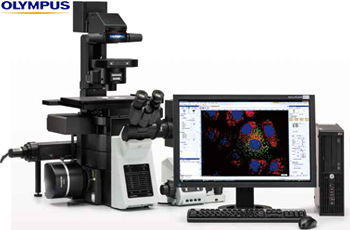

Olympus IXplore Pro電動倒置熒光顯微鏡系統工作配置由IXplore Pro主機系統（IX831F或IX832F）、操作控制器（電動組件核心控制器IX3-CBH及觸摸屏控制器、U-MCZ和XY控制器組合、Z軸漂移補償系統X3-ZDC2、快速濾色片轉輪-光閘控制器U-CBF)、數碼成像單元、cellSens成像控制分析軟件和外置電腦工作站組成。
IXplore Pro主機分為IX83單層光路顯微鏡機架IX831F（One-deck System）和IX83雙層光路顯微鏡機架IX832F（Two-deck System）兩款。單層光路平臺通常配置1組熒光激發光源，雙層光路平臺可搭載多組熒光照明。特別適合多個熒光通道圖像的同步采集應用。
IXplore Pro系統可以使用電動和編碼部件，包括8孔/編碼熒光濾色鏡組轉盤、電動/編碼6孔物鏡轉盤、電動長工作距離萬能聚光鏡IX3-LWUCDA、快速濾色片轉輪和光閘控制器U-CBF、IX3超聲電動載物臺IX3-SSU、電動C型右光口IX3-RSPCA及編碼型中間倍率變換器IX3-CAS等。工作部件添加和更換采用卡式盒式簡單插入光路中便可。還可以添加用于特殊實驗目光學元器件。
基本耗材
Olympus IXplore Pro倒置熒光顯微鏡運行維護耗材主要有定期更換的熒光燈泡。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
100W汞燈燈泡 | USH-103OL | Olympus | each | 100W Mercury Burner, 300-Hours | 詢價 |
130W鹵素燈泡 | SHI-130OL | Olympus | each | DC130W Light Bulb for U-HGLGPS | 詢價 |
100W鹵素燈泡 | C12V100WHAL-L | Olympus | each | 12V/100W Halogen light Bulb | 詢價 |
訂貨指南
Olympus IXplore Pro倒置熒光顯微鏡為高級研究用途細胞熒光成像分析平臺。源于IX83電動平臺，與基于IX73平臺搭建的IXplore Standard相比，二者均具有單層（One-Deck）、雙層（Two-Deck）熒光激發光路選項，兼容手動、編碼和電動工作組件。主要區別在于核心控制器、手動輔助控制器、可選的電動/編碼部件（如IXplore Pro可搭載電動C型右光口IX3-RSPCA，可實時控制左右光口兩個數碼相機成像時序，而IXplore Standard只能使用手動型C型右光口IX3-RSPC）。配置的電動部件信息可被cellSens軟件采集并連同圖像一同保存，圖像生成過程所采用的光學元件、光路設置和圖像參數設置，可被日后調用應用于相同的細胞實驗觀察，方便對比分析，提供實驗結構的可重復性。
獨特的IX3-ZDC2 Z軸漂移補償功能，賦予IXplore Pro在活細胞延時成像上具有獨特性能優勢。因此，對IXplore Pro倒置熒光顯微鏡的應用，應圍繞活細胞熒光成像這一核心優勢來搭建系統配置方案。
單一熒光光源架構下，受限于8位電動熒光濾鏡轉盤切換熒光通道速度低下，無法適應多種標記熒光信號實時同步采集要求，適用于常規細胞多色熒光圖像的采集分析。
外置電動熒光濾片轉輪和熒光快門控制器，采用電動控制，可在60毫秒內實現不同濾光片間的切換，26毫秒可實現打開和關閉光閘。降低熒光漂白和長時間照射樣品受熱升溫風險，特別有利于多種熒光信號近乎同步的循環采集和延時實時圖像捕捉。電動快速濾色片轉輪U-FFW、電動熒光發射濾光片轉輪U-FFWEM通常與U-HGLGPS，安裝與第二層熒光光路中使用。IXplore Pro可同時安裝多組電動濾片轉輪和光閘，配合雙圖像輸出端口和功能強大cellSens軟件圖像采集編程控制功能，滿足鈣離子成像、FRET、光轉換等復雜細胞熒光成像分析要求。
品名 | 貨號 | 套裝配置描述 | 報價 |
IXplore Pro 細胞熒光成像系統 | IX83P1ZF–PH-FL | IXplore Pro system for PH-Fluo Appalication Package Configuration including: IX83P1ZF IX83 1-port frame U-IFCBL200 Interface cable,200 cm IX3-ZDC Z-drift compensator IX3-CBH Control box C1394A Interface cable U-CBF Control box for fast filter whee U-IFCBL100 Interface cable,100 cm WHN10x Eyepieces WHN10x-H Eyepieces U-CT30-2 Centring telescope U-TBI90 Tilting binocular tube BX3-SSU Scanning stage with ultrasonic fast drive U-MCZ Controller IX2-GCP Glass stage insert plate IX-SCL Slide clip IX3-ILL Transmitted illuminator 45FR Filters 45-LBD-IF Filters 45-ND25 Filters 45-ND6 Filters 43IF550W45 Filters U-LH100-3 100 W halogen lamp housing U-RMT Extension cord JC12V100WHAL-L 100W Halogen bulb TH4-100 Power supply unit TH4-HS Hand switch UYCP-33 Power cord IX3-LWUCDA Motorised LWD condenser U-IFCBL200 Interface cable,200 cm IX-PHL Phase contrast ring slit（30mm dia.） IX-PH1 Phase contrast ring slit（30mm dia.） IX-PH2 Phase contrast ring slit（30mm dia.） IX3-RFAL L-shaped fluorescence illuminator 25ND6 Filters 25ND25 Filters U-FSHU Motorised fast shutter U-IFCBL100 Interface cable, 100 cm U-RFL-T Power supply unit for mercury lamp U-LH100HGAPO 100 W mercury apo lamp housing USH-103OL 100 W Mercury Burner UYCP-33 Power cord IX3-RFACA Motorised fluorescence mirror turret U-COCBL100 CODE cable for BX73 IX3-FGFPXL XL mirror units (?32) IX3-FUWXL XL mirror units (?32) IX3-FGWXL XL mirror units (?32) UPLFLN4XPH U plan semi apochromat phase objective 4X UPLFLN10X2PH U Plan Semi Apochromat phase objective 10X LUCPLFLN20XPH LWD plan semiapochromat phase objective 20X LUCPLFLN40XPH LWD plan semiapochromat phase objective 40X DP75-CSS 1.1 in. color CMOS Camera IX3-TV1XTL T-mount Adaptr for IX83/73 & Large Formt Camera | 詢價 |
IXplore Pro 多模式細胞熒光成像系統 | IX83P2ZF-PH-FL | IXplore Pro system for PH-Fluo Appalication Package Configuration including: IX83P2ZF IX83 2-port frame U-IFCBL200 Interface cable,200 cm IX3-ZDC Z-drift compensator IX3-CBH Control box C1394A Interface cable U-CBF Control box for fast filter whee U-IFCBL100 Interface cable,100 cm WHN10x Eyepieces WHN10x-H Eyepieces U-CT30-2 Centring telescope U-TBI90 Tilting binocular tube BX3-SSU Scanning stage with ultrasonic fast drive U-MCZ Controller IX2-GCP Glass stage insert plate IX-SCL Slide clip IX3-ILL Transmitted illuminator 45FR Filters 45-LBD-IF Filters 45-ND25 Filters 45-ND6 Filters 43IF550W45 Filters U-LH100-3 100 W halogen lamp housing U-RMT Extension cord JC12V100WHAL-L 100W Halogen bulb TH4-100 Power supply unit TH4-HS Hand switch UYCP-33 Power cord IX3-LWUCDA Motorised LWD condenser U-IFCBL200 Interface cable,200 cm IX-PHL Phase contrast ring slit（30mm dia.） IX-PH1 Phase contrast ring slit（30mm dia.） IX-PH2 Phase contrast ring slit（30mm dia.） IX3-RFAL L-shaped fluorescence illuminator IX3-RFALFE L-shaped fluorescence illuminator with fly-eye lens 25ND6 Filters 25ND25 Filters U-FSHU Motorised fast shutter U-AW Motorised attenuator wheel U-IFCBL100 Interface cable, 100 cm U-RFL-T Power supply unit for mercury lamp U-LH100HGAPO 100 W mercury apo lamp housing USH-103OL 100 W Mercury Burner UYCP-33 Power cord U-HGLGPS 130 W mercury lamp housing with fibre SHI-130OL U-LLG150 Liquid light guide (1.5 m) U-LLGAD Liquid light guide adapter U-FFWADP Adapter for light guide illumination system U-FFW Motorised fast filter wheel U-FFWEM IX3 Emission Filter Wheel IX3-EMDECK Deck Adapter for U-FFWEM for IX3 U-FSHU Motorised fast shutter IX3-RFACA Motorised fluorescence mirror turret IX3-FGFPXL XL mirror units (?32) IX3-FUWXL XL mirror units (?32) IX3-FGWXL XL mirror units (?32) UPLFLN4XPH U plan semi apochromat phase objective 4X UPLFLN10X2PH U Plan Semi Apochromat phase objective 10X LUCPLFLN20XPH LWD plan semiapochromat phase objective 20X LUCPLFLN40XPH LWD plan semiapochromat phase objective 40X DP75-CSS 1.1 in. color CMOS Camera IX3-TV1XTL T-mount Adaptr for IX83/73 & Large Formt Cameras | 詢價 |
（更多應用配置及方案優化詳情請洽客服）
-
