——如何用好超低溫冰箱凍存架(七)

       綜合性實驗室的超低溫冰箱凍存架配置，想一蹴而就完全契合實際工作要求很難。誠如《如何用好超低溫冰箱凍存架》系列文章中多次提及的那樣，單一規格的凍存架，無法滿足實驗室多樣化樣品存儲要求。而根據存儲樣品特殊性，自由選配凍存架的款式和規格，客觀上，目前還存在一定困難。
       原因正如《實驗室常用超低溫凍存架一瞥》文中所述，目前這一行業領域，產品結構不完善，設計開發力量薄弱，生產條件參差不齊，信息化服務水平低下，難以達到大眾消費品行業訂單制生產的水平，特殊類型凍存架定制服務仍處于定而無“制”，甚至“定”“制”全無的窘境。
       它山之石可以攻玉。
       本文走馬觀花式對Thermo Scientific Forma 900系列立式超低溫冰箱配套特殊用途凍存架和市面其他同類產品進行腦補，以期引起業內人士對特殊凍存架定制應用的關注。
1、多抽屜組合式凍存架

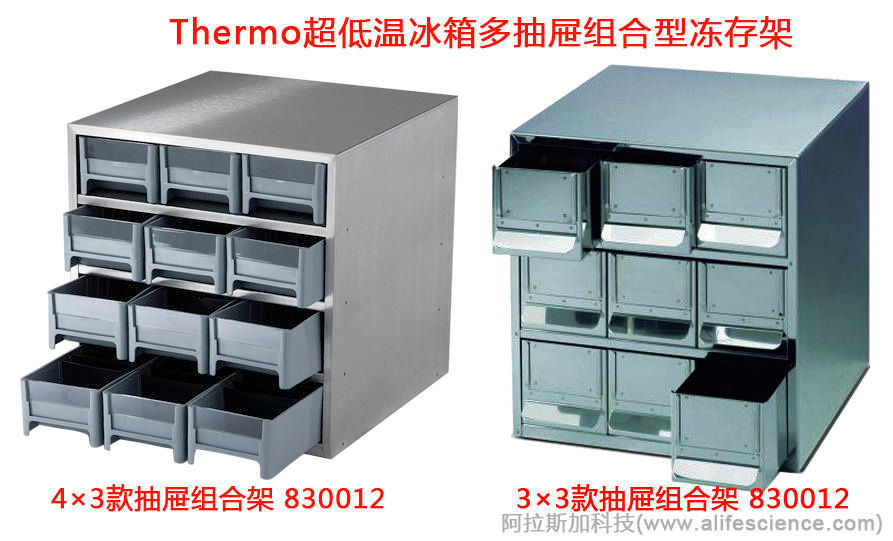

       Thermo Multi-Drawer Freezer Rack，為多抽屜組合而成的抽屜陣列型凍存架，屬于特殊擱架(Specialty Racks)。其外形類似于藥店中藥飲片“藥斗”。每個小抽屜帶把手，正面設置有插標簽的卡槽，便于樣品標示。
       12抽屜組合凍存架（830012）為4層×3抽屜布局。柜體寬、深均為11 in./28.0 cm，高度為11.5 in./29.2 cm。粗略推算，單個抽屜有效空間尺寸：寬約9.0cm/2.2 in.，高約5.6cm/2.25 in.，深約10.5 in./26-27cm。
       網上流傳的另一款Thermo多抽屜凍存架，為3層×3抽屜布局，設置了前伸舌型把手。單層凈高增加，推算單個小抽屜的有效高度約7.8cm/3.0 in.。

       多抽屜組合式凍存架，結構新穎，一個凍存架可同時容納9-12種樣品。官方說明其用途是convenient storage of miscellaneous items，即方便儲存多種物品。據其特點，我們認為它適用于分門別類儲存小袋包裝、散裝固體、長條狀動植物樣品及高度2-3英寸的樣品盒。特別適合對不同采集地點和不同批次樣本的同類分門別類收藏凍存，便于管理。如同種植物系統進化關系研究采樣、中藥道地藥材取樣保管等。
       查閱《代表性實驗室樣品容器規格尺寸表》可知，多抽屜組合式超低溫冰箱凍存架還可存放各種微孔板及微量離心管-管架組合。

2、隔間式超低溫凍存架(盒)

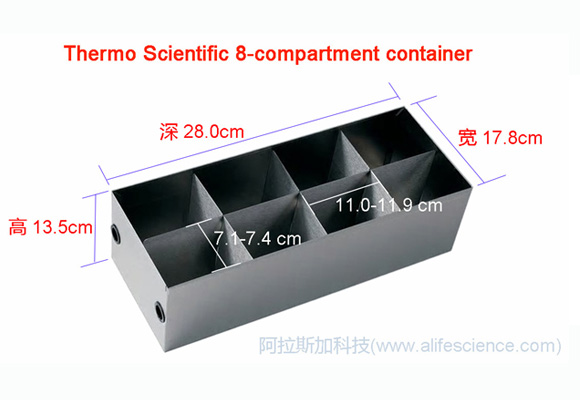

       Thermo compartment container，名為隔艙式凍存容器或隔間式凍存盒，為敞口的長方形超低溫凍存盒，因此用凍存盒命名更貼切。盒內為一橫多縱隔、相互嵌套連接形成的分割“墻體”，隔間對稱分割。
       使用時，開口一面朝上平放，可上下堆疊以節省超低溫冰箱空間。盒體寬17.8cm，高13.5cm,對于層高30.2cm的Thermo Forma 902、905系列-86℃立式超低溫冰箱，每層水平可并排放置3個，總共可容納6個凍存盒。有8隔間或10隔間2款。粗略推算，8隔間凍存盒（830030）的單間尺寸（長×寬×高）為：11×7×13cm。

       盒內隔墻只是起隔艙簡單分隔作用，無法隔絕細小樣品的竄艙混合。因此，可盛放較大體積散裝塊狀、顆粒狀和不規則固體樣品，如塊根、中藥飲片等。植物種子、果實等樣品帶外包裝儲存可防樣品混淆。

3、其他款式規格的定制型超低溫冰箱凍存架
3.1 特殊層高凍存架
       eppendorf公司旗下美國New-Brunswick（NBS）品牌超低溫冰箱凍存架，除常用的覆蓋2英寸、3英寸隔層規格外，還開發了2.5英寸、4英寸和5英寸三個規格，且每個規格還進一步細分為高層、標準層高兩款。產品的材質、尺寸和匹配機型描述詳盡。這種制式化、系列化的產品，方便用戶的選型定制。

3.2 離心管用超低溫冰箱凍存架

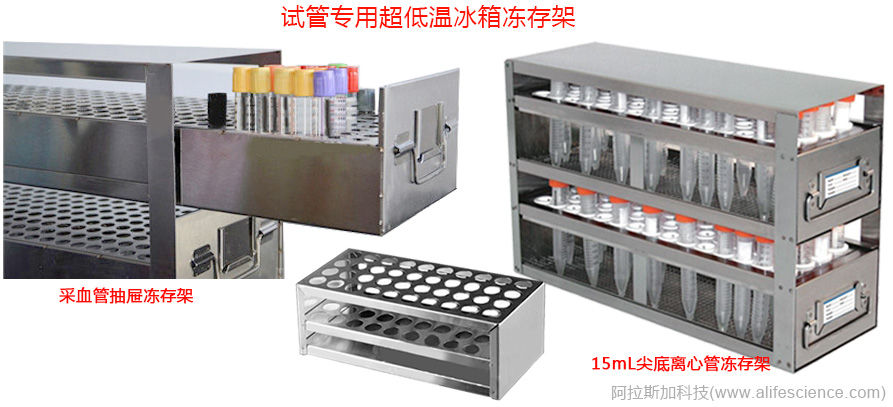

       江蘇海門如意器材廠網上公開了一款不銹鋼采血管抽屜式凍存架。
       凍存架主體鋼板厚度1.0mm，抽屜板厚0.6mm。抽屜為仿試管架結構，由底層平板和上部為1-2層帶圓孔隔板構成。參考該廠不銹鋼板試管架的尺寸，推測圖中所示凍存架的隔板孔徑為13mm。整個架上下兩層，抽屜層高約120mm，適用于市面常見的12-13mm直徑、高度72-110mm、容量5-10mL的真空采血管和玻璃試管。
       凍存架高度約24cm，可適配五內門版立式超低溫冰箱和Thermo 991、994和995系列雙門超低溫冰箱上部2層箱體。

       上圖右側為國外開發的50/15mL尖底離心管專用凍存架。抽屜頂部為50mL管開孔，底部底板上布設網格以支撐和固定離心管底。30mm開孔可直接固定50mL 管，加配白色適配器，還可容納15mL離心管。
       15mL錐形離心管長度按121mm計算，綜合底部網格曾厚度及試管頂部預留空間，該凍存架抽屜高度28-30cm，適用于普通4內門版超低溫冰箱以及諸如Thermo雙門立式超低溫冰箱的底部?jī)蓪酉潴w。

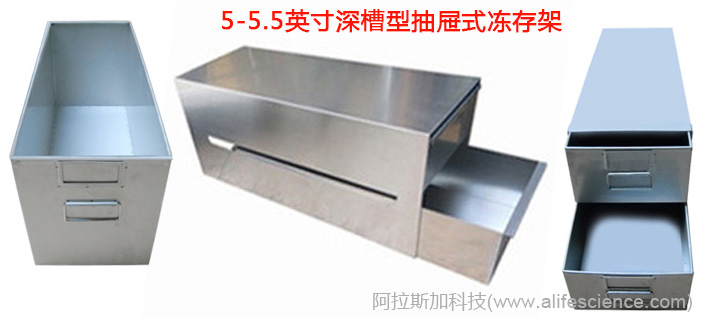

3.3深槽型抽屜式超低溫冰箱凍存架
       相較于常規抽屜式凍存架，網上流傳的幾款深槽型雙層抽屜式凍存架，為上下雙層，其屜槽明顯增高加厚，抽屜面板帶前凸把手或常規U型把手，或兼有樣品標簽插槽。

       抽屜的深淺受凍存架整體高度限制，推測具有11-12cm矮型和15cm標高兩款，分別適用于不同超低溫隔層高度。
       深槽型抽屜，與Thermo隔間式凍存架功能類似，可用于細碎種子、果實以及形狀不規則需要保持樣品原始外形儲存的動植物樣品。

4、討論
       在當前生命科學科研實驗室，實驗樣品種類之多、增長之快前所未有，伴隨而來的是超低溫冰箱引進速度的爆發。與此同時，超低溫冰箱配套凍存架的引入滯后和浪費問題業已凸顯。主要原因之一是凍存架產品的開發和服務還難以滿足實驗樣品儲存的多樣化需求，最凸出和直接的表現在產品規格存在斷檔，產品功能類型單一。

       即便是網上小有名氣的如意品牌超低溫冰箱凍存架，可供選擇的制式化產品規格也屈指可數。其他國產廠商可供選擇的現成凍存架規格品種更慘不忍睹。反觀eppendorf公司已推出成系列化的產品規格，國內凍存架產業大而不強的現狀暴露無遺。
       國內凍存架廠商囿于從業隊伍專業素質和技術條件，在進行一對一定制服務方案設計交流還存在極大困難，實際可操作性不高。造成該領域產品研發已無法跟上客戶需求步伐。
       本文基于調研資料羅列了多款不常見但頗具應用潛力的特殊款式、規格的超低溫冰箱凍存架，受限于自身經驗水平，文中所述定是紕漏、錯誤難免。敢竭鄙誠，恭疏短引，意在盡己綿薄之力點亮星星之火，為超低溫冰箱凍存架定制的夜行者壯行。

參考文獻：
1.《代表性實驗室樣品容器規格尺寸表》
