臺式多用途離心機選型雜談-1

        2013年，美國賽默飛公司推出了Thermo Scientific Heraeus Megafuge 8 small benchtop centrifuge和Thermo Scientific Sorvall ST 8 Compact Centrifuge Series兩個系列的小型臺式多用途離心機（Compact General Purpose Centrifuge）。新品除機身正面的系列、型號名稱標識不同外，產地、外形尺寸、主要工作參數和各自所適用的轉頭均一致。系列和名稱不同，意味著制造商要分別為兩個系列產品提供配套產品宣傳彩頁和用戶手冊。這與簡約集中、控制成本的要求相悖，為何多此一舉維持兩個品牌系列？

一、Heraeus、Sorvall和Thermo Scientific三個離心機品牌間的淵源

        上個世紀90年代，eppendorf（1945年）、Sigma（1948年）和Heraeus三家德國GmBH，為以生產中小容量臺式高速離心機見長、全球赫赫有名的頭部“大廠”。

        而在美國，杜邦公司旗下的離心機業務部門開發的索福Sorvall RC系列大容量離心機，與Beckman Avanti J、日立Koki CR 22系列產品可謂各有千秋、交相輝映。落地式大容量離心機價格昂貴，各實驗室對其更換轉頭、實驗人員上樣操作管理要求嚴格，以確保設備、人員的安全。寰宇之內，學術精英們以美國名校求學訪問為幸。索福RC大容量離心機，無論發酵菌體離心用的RC 4 Plus，或血站和血庫用的RC-3BP、RC-6BP、RC-12BP，隨著海歸大潮涌入到各國。

        歐洲E-S-H三個品牌以小型臺式機型見長，限制了生物工程實驗常用的6×500mL、4×1000mL大容量角轉頭的有效運用。因此，歐美離心機生產、流通企業有相互借力和互通有無的內在合作動力。

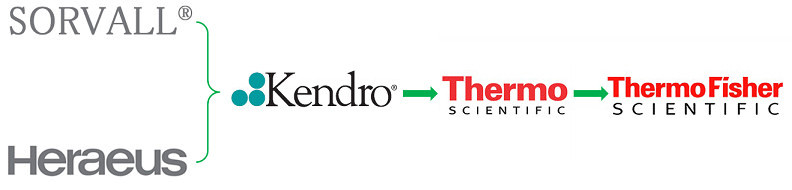

        1999年，美國索福與德國賀利氏合資成立了德國科峻實驗儀器公司(Kendro Laboratory Products GmBH)。科峻實施Heraeus、Sorvall雙品牌戰略，增加了粉絲對品牌的粘性和忠誠度。對Sorvall而言，引入賀利氏臺式機型補齊自身產品線的短板，可以充分延伸品牌影響力，意義重大。

表2 Kendro Tabletop Centrifuge

         美國熱電公司(Thermo Electron)借船出海，先收購英國IEC插隊進入了離心機行列，后在2004年吞并法國Jouan公司離心機部門。此后推出統一的Thermo Scientific品牌產品（使IEC和Jouan正式成為沙灘前浪）,如IEC系列Thermo Scientific CL10、CL30，Jouan系列Thermo Scientific CR3i離心機等。但因品牌底蘊不足，一直難有起色。

        2005年，熱電收購了科峻公司，總算是將Heraeus、Sorvall兩只金鳳凰招到了Thermo Scientific的梧桐樹上。2006年，Thermo Electron和Fisher Scientific合并為Thermo Fisher Scientific，從此Heraeus、Sorvall和Thermo Scientific三駕馬車齊頭并進奔馳在賽道上。因此，Sorvall ST8和Megafuge 8并非雙胞胎，而是Sorvall ST8、Megafuge 8和Thermo Scientific SL8的三胞胎（Thermo Scientific品牌本文不討論）。

        把品牌光環下產品的實質掰飭清楚后，再討論Sorvall ST8和Megafuge 8系列多用途臺式離心機技術性能特點以及與市面同類產品對比的優勢。

二、Sorvall ST8和Megafuge 8臺式多用途離心機的技術性能特點

2.1 Sorvall ST8和Megafuge 8臺式多用途離心機主機的技術性能

        Sorvall ST8和Megafuge 8系列多用途離心機主機最高轉速15000rpm，最大水平離心通量4×145mL。制冷型號Sorvall ST8R、Megafuge 8R溫控范圍-10℃ ～ 40℃（德國Sigma 2-16K和2010年上市的eppendorf 5424R小型臺式高速冷凍離心機等均采用這一標準）。

        從技術參數看，Sorvall ST8、Megafuge 8系列機型與Biofuge Primo臺式多用途離心機、Labofuge 400有關聯。

表1 Sorvall ST8/Megafuge 8與Biofuge Primo、Labofuge 400適用轉頭的對比

        表1表明，新舊三款臺式多用途離心機中，Sorvall ST8/ST8R和Megafuge 8/8R轉頭功能類型最全。除了缺少鼓形大容量1.5/2mL轉頭，從高速微量角轉子到多管采血管離心轉頭，從PCR管液滴回收、2mL- 50mL核酸蛋白柱純化離心，從各式樣品管到酶標板、PCR板處理，從錐形培養細胞管到毛細管血比容轉頭，從科研到臨床檢驗常用的轉頭可謂已實現了全覆蓋。一臺Sorvall ST8/Megafuge 8的角色幾乎相當于Biofuge Primo、Labofuge 400R兩款機型功能之和。

        機身尺寸數據顯示，新產品機身不僅明顯小于Labofuge 400R，而且也比號稱compact high performance centrifuge 的Biofuge Primo R的機身正面寬度要窄。真可謂名副其實的Compact Centrifuge或small footprint General Purpose centrifuge。

        機身小型化同時配屬的轉頭多樣化，這正是目前離心機全行業設計制造工藝的進步方向和趨勢。

2.2 Sorvall ST8和Megafuge 8臺式多用途離心機轉頭的性能特點

        Sorvall ST8和Megafuge 8系列機型多個轉頭采用了易用易操作創新設計。

2.2.1 微量角轉頭的MicroClick式開蓋設計

        傳統角轉頭蓋手柄帶內螺紋，與轉軸頂部的螺紋相互吻合將轉頭蓋固定。離心結束后開蓋或上樣后鎖轉蓋，操作都是雙手互動才能完成：通常一只手扶住轉頭止動，同時另一只手緊握轉頭蓋手柄逆時針（擰松）或順時針（擰緊）旋轉，轉動若干圈后才能開啟或擰緊轉頭蓋。

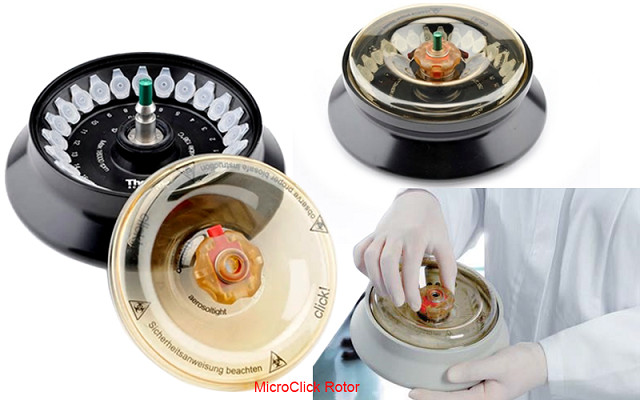

        賽默飛新型MicroClick轉頭蓋頂部是紅色梅花狀制動手柄。拇指向內持續壓住外凸的紅色按鈕時，轉頭蓋可順著轉頭中軸自由上下滑動。松開拇指，則鎖定機制緊抱轉軸上的環形卡槽，使轉頭蓋固定。轉頭蓋啟閉單指操作，且戴手套操作也毫無影響，極極其簡便。

        角轉頭中的MicroClick 24×2 Rotor(75005715)，MicroClick 30×2 Rotor(75005719)，8×8 PCR Strip Rotor(75005720)，MicroClick 18×5 Rotor (75005765)及核酸純化濾柱轉頭MT-12 Rotor (75005600)均采用MicroClick開蓋。

2.2.2轉頭與離心機鎖定方式的革新

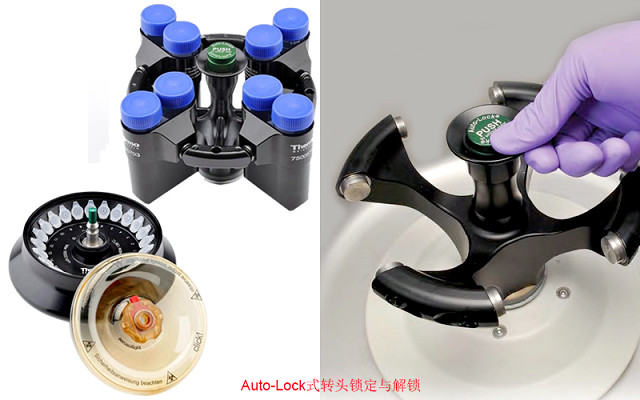

        Sorvall ST8系列臺式多用途離心機適用的轉頭中，除Microliter 48×2 Rotor(75003602)外，從1.5/2.0mL微量角轉頭、離心濾柱式純化轉頭MT-12、通用水平轉頭TX-150、微孔板轉頭M10再到血容比轉頭Hematocrit Rotor(75005733)，均為Auto-Lock自鎖定轉頭。

        最頂部有綠色PUSH按鈕或綠柱是Auto-Lock鎖定機制轉頭的標志。

        使用時拇指按下按鈕解鎖，單手或騰出另外一只手托住轉頭，將轉軸與轉頭中軸對齊后，保持豎直狀態抬起或下放轉頭，聽到“呯”地一聲脆響，表示轉頭已端端正正穩坐于驅動軸上，即可松手。整個過程，無需螺紋、六角扳手?jǐn)Q螺栓，徒手可輕松搞掂。對于公用離心機頻繁更換轉頭和及時清理離心腔的殘留物，十分便捷。
