——如何用好超低溫冰箱凍存架(四)

立式超低溫冰箱抽屜式凍存架采用一架多屜結構，每個抽屜可獨立抽拉開合。使用時，只抽出帶有目標凍存盒的抽屜即可進行樣品存取操作，而其他不使用的凍存盒都留在超低溫冰箱內部冷凍區，因此，樣品存取時相互干擾小，溫度波動小，且操作時輕松簡便，深受超低溫冰箱用戶喜愛。而國內外廠商則競相開發了一系列不同規格的抽屜式凍存架。

已面世的抽屜式凍存架產品，根據外形結構，可以簡單地劃分為3種款式。

1、L型抽屜式凍存架

這種凍存架，是目前最常見的一款抽屜式凍存架。其典型標志是抽屜正面的面板設有推拉把手和寬大的樣品標簽插槽，面板高度明顯高出抽屜主體部分，外形如圖大寫的L。

L型抽屜架的把手帶水平轉軸，可上下擺動，閑時下擺緊貼抽屜面板，使用時拉出后上擺至水平位置推拉抽屜。由于把手緊貼抽屜的面板，不占用額外箱內空間。其缺點在于，面板朝向冰箱外側布局，長期凍存后的架體外周被冰霜嚴實覆蓋，把手與面板一并被包裹而難以分離，手指摳取抓握把手時不便。

考慮到大部分實驗室用戶在操作超低溫冰箱樣品時，不習慣佩戴專用防護手套，存在接觸超低溫物品意外凍傷的潛在風險，因此。部分凍存架把手處增加了抗凍傷絕熱套。如海爾公司2英寸抽屜式凍存架DCJ-54-B，在抽屜把手處增加抗低溫塑膠圈，不僅使把手與抽屜面板保持適當間隔距離，防止把手與凍存架外壁凍結，還避免了個別操作人員徒手抓握把手造成的低溫傷害，發揮安全防護功能。

抽屜有標識卡片位，由內向外沖壓設計，防止低溫凍掉，便于樣品標識和有序管理。

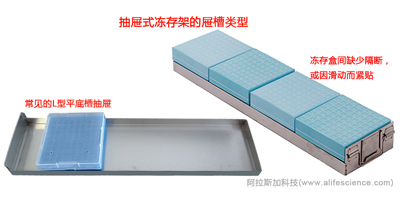

 大多數廠商開發的抽屜式凍存架主體部分為平底淺槽。凍存盒工位間無區分標識和分隔。制作工藝簡便，優點是既可以容納方形凍存盒，又可以兼容長方形的試管盒，使用靈活。缺點是，長時間儲藏后，兩個相互貼緊的凍存盒覆蓋較厚冰晶連成片而不易分離。

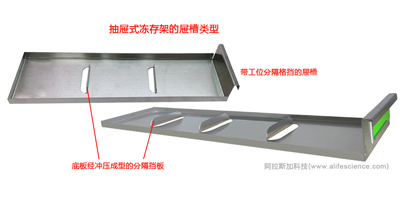

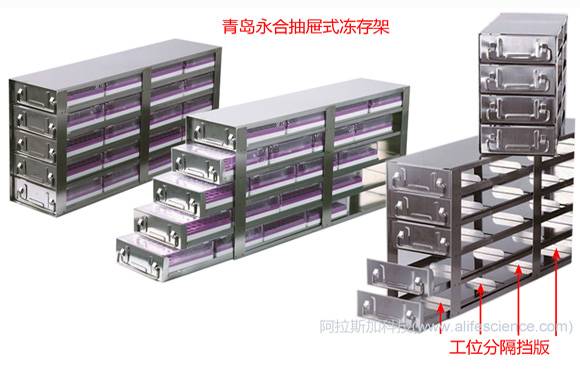

而部分廠商開發的抽屜式凍存架，如美國Thermo微孔板抽屜式凍存架(1950640)，海爾2英寸抽屜式凍存架DCJ-54-B、青島永合R254B型2英寸抽屜式凍存架等，在屜槽中通過沖壓成型工藝形成工位格擋，既有效阻止凍存盒因震動、滑動發生位移后擠壓緊貼影響結冰后盒的分離，又借助于加工形成的對流孔，加速上層冷氣沉降。

帶格擋的抽屜式凍存架，屜槽在加工過程中需增加沖壓格擋和格擋邊緣處理兩道加工流程，因此制作成本增加。

2、Z型抽屜式凍存架

代表品牌有美國Thermo Scientific，德國eppendorf、山東巴羅克 (biologix) 等。

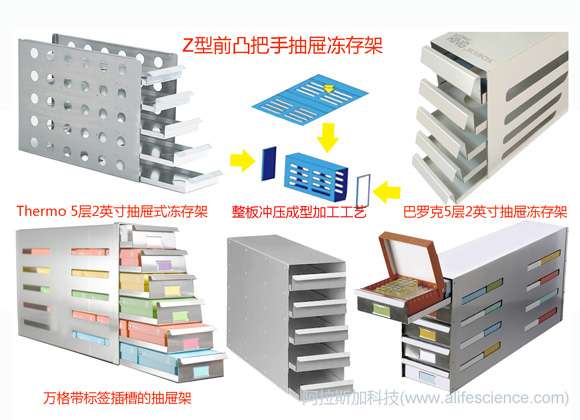

Z型抽屜典型特征為：抽屜帶前凸的鵝頸型抽拉把手，整個抽屜呈Z字形。個別品牌開發的產品在面板是集成有樣品標簽的插槽。

Z型前凸把手的優點是，有效地克服了L型抽屜架把手結冰后不易抓取的缺陷。無論結冰厚薄，把手始終與抽屜面板并保持一定距離而分離，戴手套也輕易抓握。

3、側取型抽屜式凍存架

無論是L型還是Z型抽屜式凍存架，抽屜主體屜槽部分均為開放式槽式結構，樣品存取均采用平放操作。當凍存盒表面積結較厚冰霜后，分離凍存盒再向上豎提凍存盒比較困難。于是，巴羅克、海門羅泰克等國產廠商推陳出新，開發了側取型抽屜式凍存架。

側取型抽屜式凍存架，又稱為抽屜式側取凍存架、側取式抽屜型凍存架、滑槽側取抽屜型凍存架等，屬于抽屜式凍存架的改進型，核心特征是創新型抽屜結構設計。

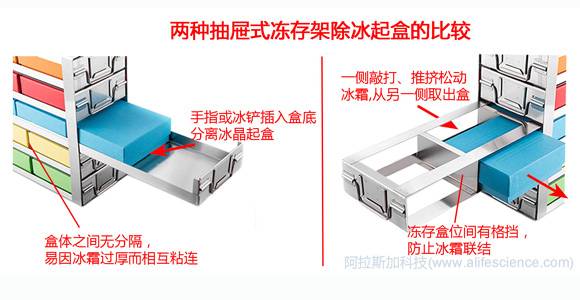

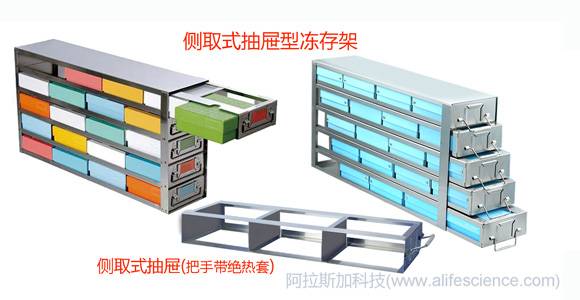

側取式抽屜，摒棄了常見的淺槽式屜型，吸收了隔斷型側取式凍存架結構設計精華，用上下左右4塊窄條鋼板取代全尺寸水平隔板，全尺寸縱向隔板分別連接四塊水平條板，形成規整6面長方體結構外形。條形鋼板取代全寬幅水平隔板，不僅極大減少鋼材用量，減輕抽屜重量，而且極大方便了冷氣沉降。同時，使凍存盒底部與凍存架直接接觸面積最小化，減少結冰。操作時，抽屜拉出后，從側面敲擊、推動凍存盒去除少量結冰，水平輕松推出工位后，另一手從對側取走。

同時，全尺寸縱向支撐隔板，實現各工位的完全隔離，在冰霜較厚的情況下，防止凍存盒之間結冰粘連。面板集成標簽插槽，方便地標記凍存樣品信息。

4、簡單述評

抽屜式凍存架操作簡便，樣品管理方便，又能大幅降低冰箱內部冷氣泄漏，相對于普通側取式凍存架，使用的便利性存在明顯優勢，可選款式也是多姿多彩。

常見的L型平底淺槽型抽屜式凍存架，屜槽通體平坦，沒有工位格擋限制，不僅可容納標準凍存盒，微量試管盒、PCR管架，還可兼容長方形、長條狀的管架和樣品盒，相對于帶限位格擋的屜槽，結構和工藝簡單，價格低廉，使用靈活。而反觀帶工位格擋型抽屜式凍存架，功能定位極清晰，就是專為方形凍存盒而生，凍存盒在覆蓋厚實冰霜后各自依然可獨立提取，互不干擾。

與L型抽屜比，Z型抽屜采用鵝頸般前凸的固定式把手，符合人體工程學設計，特別戴著低溫防護手套時抽拉凍存架，預算允許，還可選擇帶標簽插槽的Z型抽屜式凍存架，兩全其美。

側取式抽屜式凍存架，無疑是凍存架中的“高富帥”：既充分汲取了抽屜式凍存架的設計精髓，又戒掉了側取式凍存架的“屌氣”，集操作便利性和設計先進性于一身，適合特別講究品質和品位的您了。
