——如何用好超低溫冰箱凍存架(二)

     在《實驗室常用超低溫凍存架一瞥》提到，弄清凍存架功能類型和其適用樣品，有助于解決實驗室超低溫冰箱凍存架使用面臨的問題。

     美國Thermo公司是全球-86℃超低溫冰箱行業標準創建者。Thermo Forma 900系列立式超低溫冰箱風靡數十年，用戶遍布全球、各行各業。因此，考察Thermo凍存架分類和技術規格，可一窺凍存架產品全貌，達到事半功倍之效。

     整體上，Thermo Forma 900系列冰箱原裝配套凍存架可分為抽屜式凍存架、側取式凍存架和特殊用途凍存架三類。本文選了抽屜式凍存架性能特點作為探索起點。

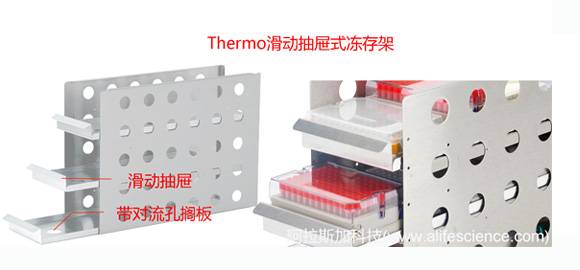

     抽屜式凍存架（Sliding Drawer Freezer Rack），顧名思義，由固定的支架和多層樣品承載擱板組成。擱板，也稱為隔板，可在縱深方向沿支架導槽推進拉出，如抽屜般開合，故稱為滑動抽屜式凍存架，滑槽式抽屜型凍存架，簡稱抽屜式凍存架。
     凍存架外形為長方體，垂直等間距設置3-4個滑槽和抽屜，每個抽屜可水平方向容納3-4個凍存盒。每個抽屜前端都有推拉把手，僅需把目標抽屜單獨輕輕抽出或推入，即可進行樣本存取。無需下大力氣把整個凍存架整體拉出箱體外來操作，操作輕松，還能減少箱內冷氣流失所致的箱內空間溫度擾動。

一、Thermo超低溫冰箱抽屜式凍存架的功能分型

     凍存盒頂部與凍存架每個隔層的天花板須保留適當?shù)母叨瓤臻g（約1.0cm），便于手指伸入把握和抽取凍存盒。因此，每層抽屜的實際層高要大于存儲物品的外形高度。而抽屜式凍存架，正是按可裝載樣品對象高度的不同，細分為多種功能類型。

1）2英寸抽屜式凍存架

     2英寸凍存架，是指這種規格的凍存架，可裝載凍存盒等物品的最佳厚度為2英寸（折合5.06cm)。

     Forma 900系列超低溫冰箱配套2英寸凍存架，一般垂直方向分為4-5層，前后縱深方向可容納3-5個凍存盒。如2英寸抽屜式凍存架 920094，上下共5層，每層可水平排列3個2英寸凍存盒。

     若凍存架主體的板材厚度按1.2mm、而抽屜按0.6mm計算，920094號架的每個隔層空間有效高度約5.86cm。

     2英寸凍存架除用于2英寸凍存盒，還可向下兼容厚度2英寸以下（或最大外形高度5.8cm以下）的標準凍存盒、微量試管盒、管架或尺寸類似的樣品或樣品容器。詳情可參考《部分常用樣品容器外形尺寸表》。

2）3英寸抽屜式凍存架

     3英寸凍存架，一般為上下3層結構，可裝載的凍存盒等物品最佳厚度為3英寸（約7.5cm），每層可容納3-5個凍存盒，3英寸凍存盒的總?cè)萘?-15個。

     每個隔層空間高度約9.86cm，可向下兼容2.5英寸、2英寸和1英寸厚度的標準凍存盒、微量試管盒、管架或尺寸類似的樣品或樣品容器。詳情可參考《部分常用樣品容器外形尺寸表》。

3）微孔板用抽屜式凍存架

     Thermo公司標準高度微孔板凍存架，適用于PCR板、酶標板、培養板、深孔板等實驗室多孔板樣品凍存。架外形尺寸與普通凍存盒用凍存架一致，但抽屜擱板設計與普通凍存架有顯著別。

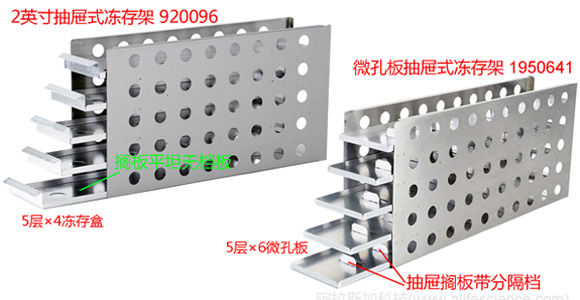

     普通凍存盒用凍存架底板帶對流孔，表面平滑。而微孔板凍存架抽屜擱板無對流孔，但相鄰工位設有格擋加以間隔。如微孔板抽屜式凍存架1950641，上下共5層，每個抽屜設有5個分格擋分隔成6個工位，每個工位縱深(55.9-0.6)/6=9.22cm，可容納6塊微孔板多孔板，但無法裝載標準13.3cm的方形凍存盒。

     抽屜內部層高約5.8cm，適用于厚度52mm以內的多孔板。

二、Thermo抽屜式凍存架的規格尺寸

     Thermo抽屜式凍存架的規格尺寸具有行業代表性。下面這張凍存架拼圖，很好詮釋了900系列立式超低溫冰箱凍存架的典型技術特征。

2.1 冷氣對流
     側面（和/或擱板）設有通氣孔，確保冷空氣均勻流動，同時減輕凍存架的自身重量；
2.2 正面寬度
     正面寬度14cm，推算出抽屜內部有效寬度約136.4mm，可用于寬度133-135mm的方形凍存盒或136mm以內的試管盒、管架；

2.3 外形高度

     凍存架外形高度有兩種，即30.2cm（11.9 in.）的標準4內門箱體版（4 inner door freezer，箱體內部空間劃分為4個隔層，每層凈高約32.4cm）和23.9cm（9.4 in.）的五內門箱體版(5 inner door freezer，箱體內部每個隔層高約28.5cm)。

     30.2cm為凍存架高度的行業金標，不僅用于Forma 900系列單門立式超低溫冰箱，也適用于海爾等其他同等層高立式冰箱。如5層2英寸抽屜式凍存架920096，既可用于905GP、906GP、 ULTS1490、ULTS1651和994（下部2層）、995（下部2層）等Thermo暢銷機型，又與海爾DW-86L388、DW-86L486、DW-86L490J和DW-86L578ST等多款機型兼容。
     23.9cm版凍存架適用于Thermo 991、994和995三款雙外門立式超低溫冰箱的上半部分箱體、Revco系列5內門冰箱。如4層2英寸抽屜式凍存架398331，適用于994、995等兩款-86℃雙門超低溫的上2層空間。

2.4 抽屜高度

     Thermo抽屜式凍存架的隔層空間有效高度分2英寸凍存架和3英寸兩種規格。
     2英寸架抽屜，無論4層（5內門版）還是5層（4內門版），空間層高均約5.8cm。

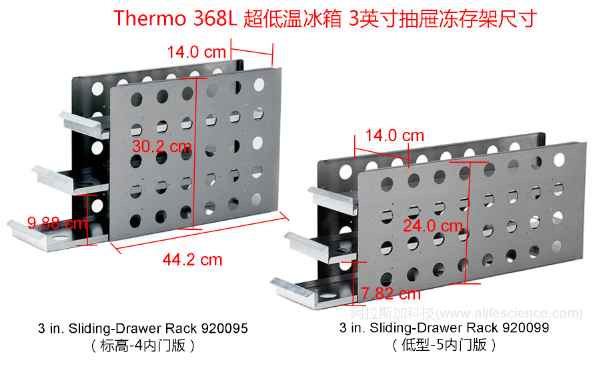

     而3英寸凍存架統一為3隔層布局，因此隔層凈高與凍存架高度有關：4內門標高版凍存架，如920095，抽屜內部空間層高約9.8cm；而5內門版抽屜式凍存架，如920099，屜內層高約7.8cm。

2.5 縱深尺寸

     Thermo 900系列超低溫冰箱抽屜式凍存架的縱深方向尺寸有三種，分別容納3、4和5個標準凍盒，適用于不同容積的機型。

     3凍存盒位架：縱深尺寸為42.2cm（16.6 in.）。如3英寸抽屜式凍存架 920095，上下3層，每層可水平排列3個3英寸凍存盒。

     4凍存盒位架：縱深尺寸為55.9cm（22 in.）。如3英寸抽屜式凍存架 920097，上下3層，每層可水平排列4個3英寸凍存盒。

     5凍存盒位架：縱深尺寸為66.5cm（22 in.）。如3英寸抽屜式凍存架 1950727，上下3層，每層可水平排列5個3英寸凍存盒。

     實驗室最常見的是3-4盒位凍存架，適用于多款暢銷機型，詳情見下表。

                                                               凍存架縱深尺寸與超低溫冰箱匹配關系表

三、Thermo超低溫冰箱抽屜式凍存架的配置指南

     Thermo Forma 900系列立式超低溫冰箱配套凍存架抽屜式凍存架，分為2英寸、3英寸和微孔板用三種功能類型，每種功能類型按外形高度分為30.2cm標準高度版和23.9cm的5內門版兩種，每種高度凍存架再依據凍存架縱深尺寸進一步細分為適用于不同內部容積箱體的具體型號。

     在為Thermo 900系列-80℃立式超低溫冰箱配置凍存架時，應把握以下2個基本準則：

     首先，需要注意機型是標準單外門4層冰箱還是雙外門冰箱：?jiǎn)瓮忾T冰箱、雙外門的下部?jī)蓪酉潴w均采用30.2cm標高凍存架；雙外門冰箱上部?jī)蓪酉潴w采用23.9cm高度的5內門冰箱版凍存架。

     其次，是具體型號的超低溫冰箱內部容積。

     368L機型（包括Forma 902、902GP、902ULTS/ULTS1368、991）的冰箱內部縱深49.0cm，遠小于490L機型（包括Forma 905、905GP、905ULTS/ULTS1490、994）和651L 機型（包括Forma 906、906GP、906ULTS/ULTS1651、995）的64.3cm，因此， 490L、651L超低溫冰箱適用的凍存架無法與368L機型兼容。

     同理，Thermo Forma的793L的大型超低溫冰箱，其縱深尺寸68.6cm，兼容Forma 900系列冰箱配套凍存架，如1950726 (深66.5cm)、1950727等，以及FDE系列超低溫冰箱用的2英寸抽屜式凍存架 920090（深66.8cm）、 3英寸抽屜式凍存架 920091等。

參考文獻：

《部分常用樣品容器外形尺寸表》
